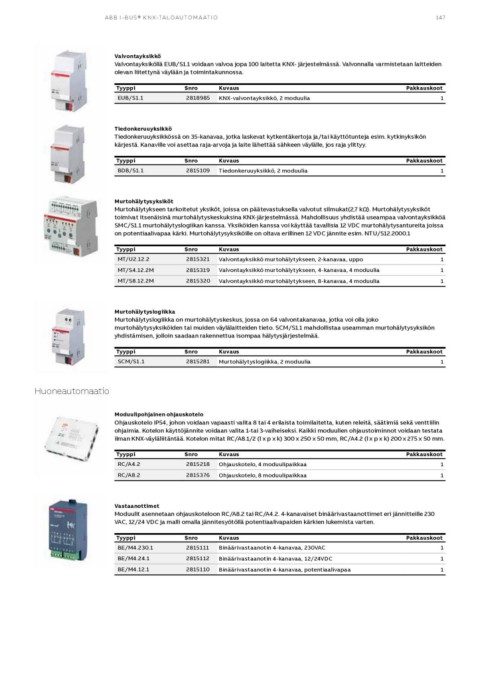

ABB I-BUS® KNX-TALOAUTOMA ATIO 147

Valvontayksikkö
Valvontayksiköllä EUB/S1.1 voidaan valvoa jopa 100 laitetta KNX- järjestelmässä. Valvonnalla varmistetaan laitteiden
olevan liitettynä väylään ja toimintakunnossa.

Tyyppi Snro Kuvaus Pakkauskoot
EUB/S1.1 2818985 KNX-valvontayksikkö, 2 moduulia 1

Tiedonkeruuyksikkö
Tiedonkeruuyksikkössä on 35-kanavaa, jotka laskevat kytkentäkertoja ja/tai käyttötunteja esim. kytkinyksikön
kärjestä. Kanaville voi asettaa raja-arvoja ja laite lähettää sähkeen väylälle, jos raja ylittyy.

Tyyppi Snro Kuvaus Pakkauskoot
BDB/S1.1 2815109 Tiedonkeruuyksikkö, 2 moduulia 1

Murtohälytysyksiköt
Murtohälytykseen tarkoitetut yksiköt, joissa on päätevastuksella valvotut silmukat(2,7 kΩ). Murtohälytysyksiköt
toimivat itsenäisinä murtohälytyskeskuksina KNX-järjestelmässä. Mahdollisuus yhdistää useampaa valvontayksikköä
SMC/S1.1 murtohälytyslogiikan kanssa. Yksiköiden kanssa voi käyttää tavallisia 12 VDC murtohälytysantureita joissa
on potentiaalivapaa kärki. Murtohälytysyksiköille on oltava erillinen 12 VDC jännite esim. NTU/S12.2000.1

Tyyppi Snro Kuvaus Pakkauskoot
MT/U2.12.2 2815321 Valvontayksikkö murtohälytykseen, 2-kanavaa, uppo 1
MT/S4.12.2M 2815319 Valvontayksikkö murtohälytykseen, 4-kanavaa, 4 moduulia 1
MT/S8.12.2M 2815320 Valvontayksikkö murtohälytykseen, 8-kanavaa, 4 moduulia 1

Murtohälytyslogiikka
Murtohälytyslogiikka on murtohälytyskeskus, jossa on 64 valvontakanavaa, jotka voi olla joko
murtohälytysyksiköiden tai muiden väylälaitteiden tieto. SCM/S1.1 mahdollistaa useamman murtohälytysyksikön
yhdistämisen, jolloin saadaan rakennettua isompaa hälytysjärjestelmää.

Tyyppi Snro Kuvaus Pakkauskoot
SCM/S1.1 2815281 Murtohälytyslogiikka, 2 moduulia 1

Huoneautomaatio

Moduulipohjainen ohjauskotelo
Ohjauskotelo IP54, johon voidaan vapaasti valita 8 tai 4 erilaista toimilaitetta, kuten releitä, säätimiä sekä venttiilin
ohjaimia. Kotelon käyttöjännite voidaan valita 1-tai 3-vaiheiseksi. Kaikki moduulien ohjaustoiminnot voidaan testata
ilman KNX-väyläliitäntää. Kotelon mitat RC/A8.1/2 (l x p x k) 300 x 250 x 50 mm, RC/A4.2 (l x p x k) 200 x 275 x 50 mm.

Tyyppi Snro Kuvaus Pakkauskoot
RC/A4.2 2815218 Ohjauskotelo, 4 moduulipaikkaa 1
RC/A8.2 2815376 Ohjauskotelo, 8 moduulipaikkaa 1

Vastaanottimet
Moduulit asennetaan ohjauskoteloon RC/A8.2 tai RC/A4.2. 4-kanavaiset binäärivastaanottimet eri jännitteille 230
VAC, 12/24 VDC ja malli omalla jännitesyötöllä potentiaalivapaiden kärkien lukemista varten.

Tyyppi Snro Kuvaus Pakkauskoot
BE/M4.230.1 2815111 Binäärivastaanotin 4-kanavaa, 230VAC 1
BE/M4.24.1 2815112 Binäärivastaanotin 4-kanavaa, 12/24VDC 1
BE/M4.12.1 2815110 Binäärivastaanotin 4-kanavaa, potentiaalivapaa 1
