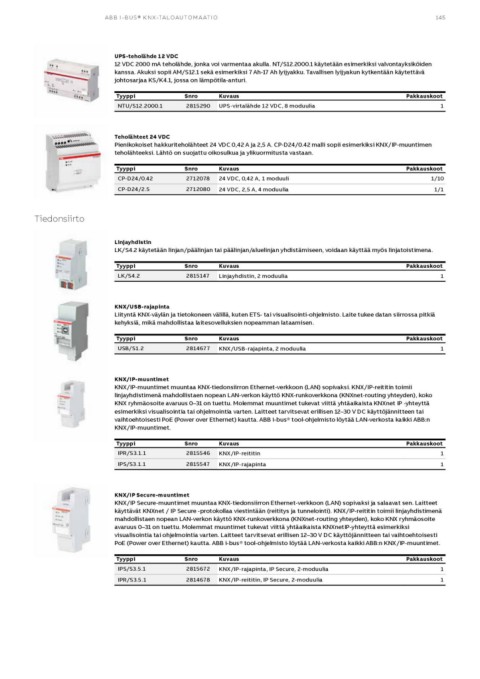

Page 145 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

ABB I-BUS® KNX-TALOAUTOMA ATIO 145

UPS-teholähde 12 VDC
12 VDC 2000 mA teholähde, jonka voi varmentaa akulla. NT/S12.2000.1 käytetään esimerkiksi valvontayksiköiden
kanssa. Akuksi sopii AM/S12.1 sekä esimerkiksi 7 Ah-17 Ah lyijyakku. Tavallisen lyijyakun kytkentään käytettävä
johtosarjaa KS/K4.1, jossa on lämpötila-anturi.

Tyyppi Snro Kuvaus Pakkauskoot
NTU/S12.2000.1 2815290 UPS-virtalähde 12 VDC, 8 moduulia 1

Teholähteet 24 VDC
Pienikokoiset hakkuriteholähteet 24 VDC 0,42 A ja 2,5 A. CP-D24/0.42 malli sopii esimerkiksi KNX/IP-muuntimen
teholähteeksi. Lähtö on suojattu oikosulkua ja ylikuormitusta vastaan.

Tyyppi Snro Kuvaus Pakkauskoot
CP-D24/0.42 2712078 24 VDC, 0,42 A, 1 moduuli 1/10
CP-D24/2.5 2712080 24 VDC, 2,5 A, 4 moduulia 1/1

Tiedonsiirto

Linjayhdistin
LK/S4.2 käytetään linjan/päälinjan tai päälinjan/aluelinjan yhdistämiseen, voidaan käyttää myös linjatoistimena.

Tyyppi Snro Kuvaus Pakkauskoot
LK/S4.2 2815147 Linjayhdistin, 2 moduulia 1

KNX/USB-rajapinta
Liityntä KNX-väylän ja tietokoneen välillä, kuten ETS- tai visualisointi-ohjelmisto. Laite tukee datan siirrossa pitkiä
kehyksiä, mikä mahdollistaa laitesovelluksien nopeamman lataamisen.

Tyyppi Snro Kuvaus Pakkauskoot
USB/S1.2 2814677 KNX/USB-rajapinta, 2 moduulia 1

KNX/IP-muuntimet
KNX/IP-muuntimet muuntaa KNX-tiedonsiirron Ethernet-verkkoon (LAN) sopivaksi. KNX/IP-reititin toimii
linjayhdistimenä mahdollistaen nopean LAN-verkon käyttö KNX-runkoverkkona (KNXnet-routing yhteyden), koko
KNX ryhmäosoite avaruus 0–31 on tuettu. Molemmat muuntimet tukevat viittä yhtäaikaista KNXnet IP -yhteyttä
esimerkiksi visualisointia tai ohjelmointia varten. Laitteet tarvitsevat erillisen 12–30 V DC käyttöjännitteen tai
vaihtoehtoisesti PoE (Power over Ethernet) kautta. ABB i-bus® tool-ohjelmisto löytää LAN-verkosta kaikki ABB:n
KNX/IP-muuntimet.

Tyyppi Snro Kuvaus Pakkauskoot
IPR/S3.1.1 2815546 KNX/IP-reititin 1
IPS/S3.1.1 2815547 KNX/IP-rajapinta 1

KNX/IP Secure-muuntimet
KNX/IP Secure-muuntimet muuntaa KNX-tiedonsiirron Ethernet-verkkoon (LAN) sopivaksi ja salaavat sen. Laitteet
käyttävät KNXnet / IP Secure -protokollaa viestintään (reititys ja tunnelointi). KNX/IP-reititin toimii linjayhdistimenä
mahdollistaen nopean LAN-verkon käyttö KNX-runkoverkkona (KNXnet-routing yhteyden), koko KNX ryhmäosoite
avaruus 0–31 on tuettu. Molemmat muuntimet tukevat viittä yhtäaikaista KNXnetIP-yhteyttä esimerkiksi
visualisointia tai ohjelmointia varten. Laitteet tarvitsevat erillisen 12–30 V DC käyttöjännitteen tai vaihtoehtoisesti
PoE (Power over Ethernet) kautta. ABB i-bus® tool-ohjelmisto löytää LAN-verkosta kaikki ABB:n KNX/IP-muuntimet.

Tyyppi Snro Kuvaus Pakkauskoot
IPS/S3.5.1 2815672 KNX/IP-rajapinta, IP Secure, 2-moduulia 1
IPR/S3.5.1 2814678 KNX/IP-reititin, IP Secure, 2-moduulia 1
