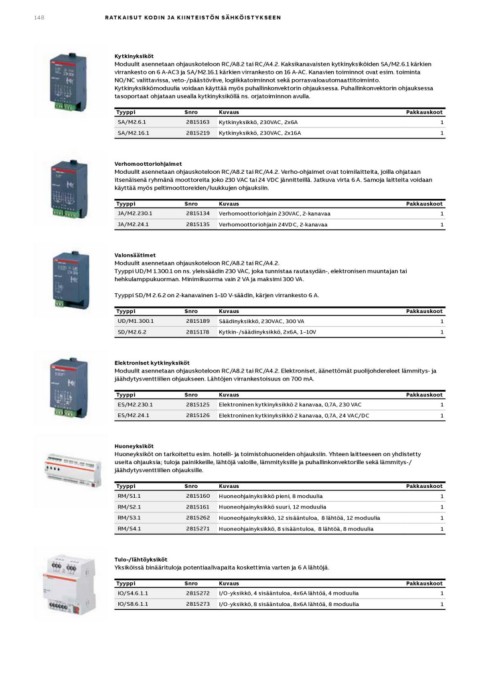

Page 148 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

148 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

Kytkinyksiköt
Moduulit asennetaan ohjauskoteloon RC/A8.2 tai RC/A4.2. Kaksikanavaisten kytkinyksiköiden SA/M2.6.1 kärkien
virrankesto on 6 A-AC3 ja SA/M2.16.1 kärkien virrankesto on 16 A-AC. Kanavien toiminnot ovat esim. toiminta
NO/NC valittavissa, veto-/päästöviive, logiikkatoiminnot sekä porrasvaloautomaattitoiminto.
Kytkinyksikkömoduulia voidaan käyttää myös puhallinkonvektorin ohjauksessa. Puhallinkonvektorin ohjauksessa
tasoportaat ohjataan usealla kytkinyksiköllä ns. orjatoiminnon avulla.

Tyyppi Snro Kuvaus Pakkauskoot
SA/M2.6.1 2815163 Kytkinyksikkö, 230VAC, 2x6A 1
SA/M2.16.1 2815219 Kytkinyksikkö, 230VAC, 2x16A 1

Verhomoottoriohjaimet
Moduulit asennetaan ohjauskoteloon RC/A8.2 tai RC/A4.2. Verho-ohjaimet ovat toimilaitteita, joilla ohjataan
itsenäisenä ryhmänä moottoreita joko 230 VAC tai 24 VDC jännitteillä. Jatkuva virta 6 A. Samoja laitteita voidaan
käyttää myös peltimoottoreiden/luukkujen ohjauksiin.

Tyyppi Snro Kuvaus Pakkauskoot
JA/M2.230.1 2815134 Verhomoottoriohjain 230VAC, 2-kanavaa 1
JA/M2.24.1 2815135 Verhomoottoriohjain 24VDC, 2-kanavaa 1

Valonsäätimet
Moduulit asennetaan ohjauskoteloon RC/A8.2 tai RC/A4.2.
Tyyppi UD/M 1.300.1 on ns. yleissäädin 230 VAC, joka tunnistaa rautasydän-, elektronisen muuntajan tai
hehkulamppukuorman. Minimikuorma vain 2 VA ja maksimi 300 VA.

Tyyppi SD/M 2.6.2 on 2-kanavainen 1–10 V-säädin, kärjen virrankesto 6 A.

Tyyppi Snro Kuvaus Pakkauskoot
UD/M1.300.1 2815189 Säädinyksikkö, 230VAC, 300 VA 1
SD/M2.6.2 2815178 Kytkin-/säädinyksikkö, 2x6A, 1–10V 1

Elektroniset kytkinyksiköt
Moduulit asennetaan ohjauskoteloon RC/A8.2 tai RC/A4.2. Elektroniset, äänettömät puolijohdereleet lämmitys- ja
jäähdytysventtiilien ohjaukseen. Lähtöjen virrankestoisuus on 700 mA.

Tyyppi Snro Kuvaus Pakkauskoot
ES/M2.230.1 2815125 Elektroninen kytkinyksikkö 2 kanavaa, 0,7A, 230 VAC 1
ES/M2.24.1 2815126 Elektroninen kytkinyksikkö 2 kanavaa, 0,7A, 24 VAC/DC 1

Huoneyksiköt
Huoneyksiköt on tarkoitettu esim. hotelli- ja toimistohuoneiden ohjauksiin. Yhteen laitteeseen on yhdistetty
useita ohjauksia; tuloja painikkeille, lähtöjä valoille, lämmityksille ja puhallinkonvektorille sekä lämmitys-/
jäähdytysventtiilien ohjauksille.

Tyyppi Snro Kuvaus Pakkauskoot
RM/S1.1 2815160 Huoneohjainyksikkö pieni, 8 moduulia 1
RM/S2.1 2815161 Huoneohjainyksikkö suuri, 12 moduulia 1
RM/S3.1 2815262 Huoneohjainyksikkö, 12 sisääntuloa, 8 lähtöä, 12 moduulia 1
RM/S4.1 2815271 Huoneohjainyksikkö, 8 sisääntuloa, 8 lähtöä, 8 moduulia 1

Tulo-/lähtöyksiköt
Yksiköissä binäärituloja potentiaalivapaita koskettimia varten ja 6 A lähtöjä.

Tyyppi Snro Kuvaus Pakkauskoot
IO/S4.6.1.1 2815272 I/O-yksikkö, 4 sisääntuloa, 4x6A lähtöä, 4 moduulia 1
IO/S8.6.1.1 2815273 I/O-yksikkö, 8 sisääntuloa, 8x6A lähtöä, 8 moduulia 1
