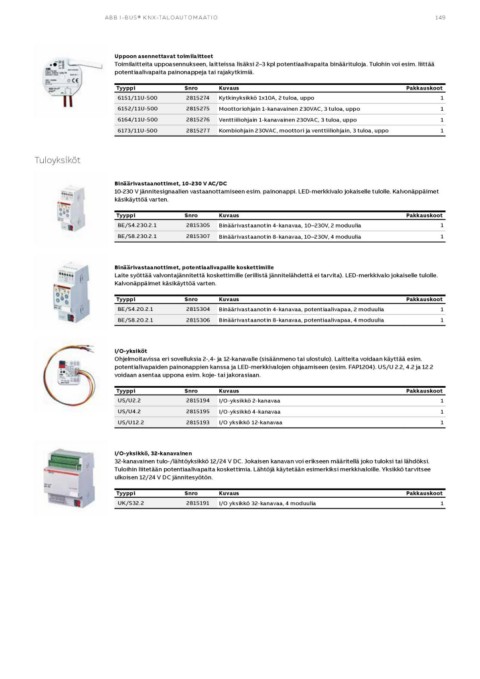

ABB I-BUS® KNX-TALOAUTOMA ATIO 149

Uppoon asennettavat toimilaitteet
Toimilaitteita uppoasennukseen, laitteissa lisäksi 2–3 kpl potentiaalivapaita binäärituloja. Tulohin voi esim. liittää
potentiaalivapaita painonappeja tai rajakytkimiä.

Tyyppi Snro Kuvaus Pakkauskoot
6151/11U-500 2815274 Kytkinyksikkö 1x10A, 2 tuloa, uppo 1
6152/11U-500 2815275 Moottoriohjain 1-kanavainen 230VAC, 3 tuloa, uppo 1
6164/11U-500 2815276 Venttiiliohjain 1-kanavainen 230VAC, 3 tuloa, uppo 1
6173/11U-500 2815277 Kombiohjain 230VAC, moottori ja venttiiliohjain, 3 tuloa, uppo 1

Tuloyksiköt

Binäärivastaanottimet, 10-230 V AC/DC
10-230 V jännitesignaalien vastaanottamiseen esim. painonappi. LED-merkkivalo jokaiselle tulolle. Kalvonäppäimet
käsikäyttöä varten.

Tyyppi Snro Kuvaus Pakkauskoot
BE/S4.230.2.1 2815305 Binäärivastaanotin 4-kanavaa, 10–230V, 2 moduulia 1
Binäärivastaanotin 8-kanavaa, 10–230V, 4 moduulia 1
BE/S8.230.2.1 2815307

Binäärivastaanottimet, potentiaalivapaille koskettimille
Laite syöttää valvontajännitettä koskettimille (erillistä jännitelähdettä ei tarvita). LED-merkkivalo jokaiselle tulolle.
Kalvonäppäimet käsikäyttöä varten.

Tyyppi Snro Kuvaus Pakkauskoot
BE/S4.20.2.1 2815304 Binäärivastaanotin 4-kanavaa, potentiaalivapaa, 2 moduulia 1
BE/S8.20.2.1 2815306 Binäärivastaanotin 8-kanavaa, potentiaalivapaa, 4 moduulia 1

I/O-yksiköt
Ohjelmoitavissa eri sovelluksia 2-,4- ja 12-kanavalle (sisäänmeno tai ulostulo). Laitteita voidaan käyttää esim.
potentialivapaiden painonappien kanssa ja LED-merkkivalojen ohjaamiseen (esim. FAP1204). US/U 2.2, 4.2 ja 12.2
voidaan asentaa uppona esim. koje- tai jakorasiaan.

Tyyppi Snro Kuvaus Pakkauskoot
US/U2.2 2815194 I/O-yksikkö 2-kanavaa 1
US/U4.2 2815195 I/O-yksikkö 4-kanavaa 1
US/U12.2 2815193 I/O yksikkö 12-kanavaa 1

I/O-yksikkö, 32-kanavainen
32-kanavainen tulo-/lähtöyksikkö 12/24 V DC. Jokaisen kanavan voi erikseen määritellä joko tuloksi tai lähdöksi.
Tuloihin liitetään potentiaalivapaita koskettimia. Lähtöjä käytetään esimerkiksi merkkivaloille. Yksikkö tarvitsee
ulkoisen 12/24 V DC jännitesyötön.

Tyyppi Snro Kuvaus Pakkauskoot
UK/S32.2 2815191 I/O yksikkö 32-kanavaa, 4 moduulia 1
