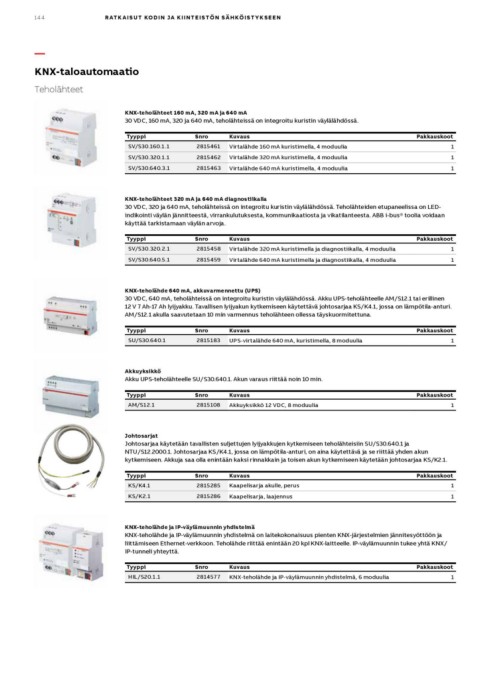

144 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

—
KNX-taloautomaatio

Teholähteet

KNX-teholähteet 160 mA, 320 mA ja 640 mA
30 VDC, 160 mA, 320 ja 640 mA, teholähteissä on integroitu kuristin väylälähdössä.

Tyyppi Snro Kuvaus Pakkauskoot
SV/S30.160.1.1 2815461 Virtalähde 160 mA kuristimella, 4 moduulia 1
SV/S30.320.1.1 2815462 Virtalähde 320 mA kuristimella, 4 moduulia 1
SV/S30.640.3.1 2815463 Virtalähde 640 mA kuristimella, 4 moduulia 1

KNX-teholähteet 320 mA ja 640 mA diagnostiikalla
30 VDC, 320 ja 640 mA, teholähteissä on integroitu kuristin väylälähdössä. Teholähteiden etupaneelissa on LED-
indikointi väylän jännitteestä, virrankulutuksesta, kommunikaatiosta ja vikatilanteesta. ABB i-bus® toolia voidaan
käyttää tarkistamaan väylän arvoja.

Tyyppi Snro Kuvaus Pakkauskoot
SV/S30.320.2.1 2815458 Virtalähde 320 mA kuristimella ja diagnostiikalla, 4 moduulia 1
SV/S30.640.5.1 2815459 Virtalähde 640 mA kuristimella ja diagnostiikalla, 4 moduulia 1

KNX-teholähde 640 mA, akkuvarmennettu (UPS)
30 VDC, 640 mA, teholähteissä on integroitu kuristin väylälähdössä. Akku UPS-teholähteelle AM/S12.1 tai erillinen
12 V 7 Ah-17 Ah lyijyakku. Tavallisen lyijyakun kytkemiseen käytettävä johtosarjaa KS/K4.1, jossa on lämpötila-anturi.
AM/S12.1 akulla saavutetaan 10 min varmennus teholähteen ollessa täyskuormitettuna.

Tyyppi Snro Kuvaus Pakkauskoot
SU/S30.640.1 2815183 UPS-virtalähde 640 mA, kuristimella, 8 moduulia 1

Akkuyksikkö
Akku UPS-teholähteelle SU/S30.640.1. Akun varaus riittää noin 10 min.

Tyyppi Snro Kuvaus Pakkauskoot
AM/S12.1 2815108 Akkuyksikkö 12 VDC, 8 moduulia 1

Johtosarjat
Johtosarjaa käytetään tavallisten suljettujen lyijyakkujen kytkemiseen teholähteisiin SU/S30.640.1 ja
NTU/S12.2000.1. Johtosarjaa KS/K4.1, jossa on lämpötila-anturi, on aina käytettävä ja se riittää yhden akun
kytkemiseen. Akkuja saa olla enintään kaksi rinnakkain ja toisen akun kytkemiseen käytetään johtosarjaa KS/K2.1.

Tyyppi Snro Kuvaus Pakkauskoot
KS/K4.1 2815285 Kaapelisarja akulle, perus 1
KS/K2.1 2815286 Kaapelisarja, laajennus 1

KNX-teholähde ja IP-väylämuunnin yhdistelmä
KNX-teholähde ja IP-väylämuunnin yhdistelmä on laitekokonaisuus pienten KNX-järjestelmien jännitesyöttöön ja
liittämiseen Ethernet-verkkoon. Teholähde riittää enintään 20 kpl KNX-laitteelle. IP-väylämuunnin tukee yhtä KNX/
IP-tunneli yhteyttä.

Tyyppi Snro Kuvaus Pakkauskoot
HIL/S20.1.1 2814577 KNX-teholähde ja IP-väylämuunnin yhdistelmä, 6 moduulia 1
