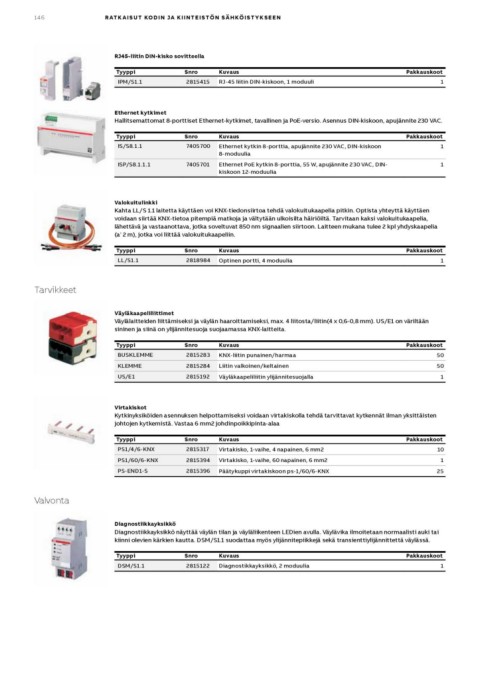

Page 146 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

146 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

RJ45-liitin DIN-kisko sovitteella

Tyyppi Snro Kuvaus Pakkauskoot
IPM/S1.1 2815415 RJ-45 liitin DIN-kiskoon, 1 moduuli 1

Ethernet kytkimet
Hallitsemattomat 8-porttiset Ethernet-kytkimet, tavallinen ja PoE-versio. Asennus DIN-kiskoon, apujännite 230 VAC.

Tyyppi Snro Kuvaus Pakkauskoot
IS/S8.1.1 7405700 1
Ethernet kytkin 8-porttia, apujännite 230 VAC, DIN-kiskoon
ISP/S8.1.1.1 7405701 8-moduulia 1

Ethernet PoE kytkin 8-porttia, 55 W, apujännite 230 VAC, DIN-
kiskoon 12-moduulia

Valokuitulinkki
Kahta LL/S 1.1 laitetta käyttäen voi KNX-tiedonsiirtoa tehdä valokuitukaapelia pitkin. Optista yhteyttä käyttäen
voidaan siirtää KNX-tietoa pitempiä matkoja ja vältytään ulkoisilta häiriöiltä. Tarvitaan kaksi valokuitukaapelia,
lähettävä ja vastaanottava, jotka soveltuvat 850 nm signaalien siirtoon. Laitteen mukana tulee 2 kpl yhdyskaapelia
(a' 2 m), jotka voi liittää valokuitukaapeliin.

Tyyppi Snro Kuvaus Pakkauskoot
LL/S1.1 2818984 Optinen portti, 4 moduulia 1

Tarvikkeet Väyläkaapeliliittimet
Valvonta Väylälaitteiden liittämiseksi ja väylän haaroittamiseksi, max. 4 liitosta/liitin(4 x 0,6-0,8 mm). US/E1 on väriltään
sininen ja siinä on ylijännitesuoja suojaamassa KNX-laitteita.

Tyyppi Snro Kuvaus Pakkauskoot
BUSKLEMME 2815283 KNX-liitin punainen/harmaa 50
KLEMME 2815284 Liitin valkoinen/keltainen 50
US/E1 2815192 Väyläkaapeliliitin ylijännitesuojalla 1

Virtakiskot
Kytkinyksiköiden asennuksen helpottamiseksi voidaan virtakiskolla tehdä tarvittavat kytkennät ilman yksittäisten
johtojen kytkemistä. Vastaa 6 mm2 johdinpoikkipinta-alaa

Tyyppi Snro Kuvaus Pakkauskoot
PS1/4/6-KNX 2815317 Virtakisko, 1-vaihe, 4 napainen, 6 mm2 10
PS1/60/6-KNX 2815394 Virtakisko, 1-vaihe, 60 napainen, 6 mm2 1
PS-END1-S 2815396 Päätykuppi virtakiskoon ps-1/60/6-KNX 25

Diagnostiikkayksikkö
Diagnostiikkayksikkö näyttää väylän tilan ja väyläliikenteen LEDien avulla. Väylävika ilmoitetaan normaalisti auki tai
kiinni olevien kärkien kautta. DSM/S1.1 suodattaa myös ylijännitepiikkejä sekä transienttiylijännittettä väylässä.

Tyyppi Snro Kuvaus Pakkauskoot
DSM/S1.1 2815122 Diagnostikkayksikkö, 2 moduulia 1
