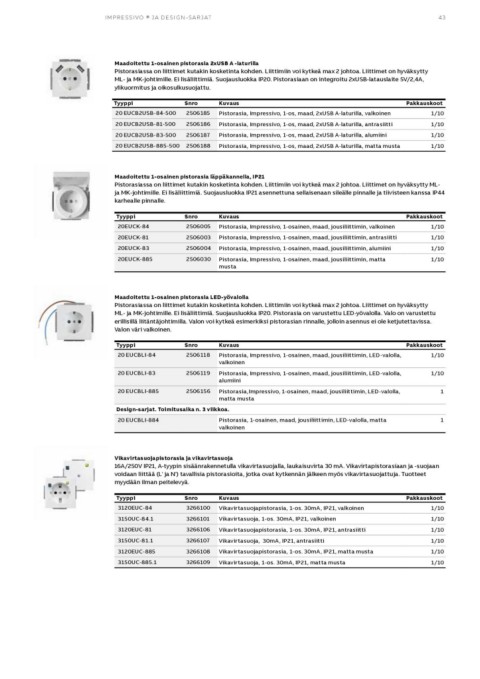

Page 43 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus
P. 43
IMPRESSIVO ® JA DESIGN-SAR JAT 43
Maadoitettu 1-osainen pistorasia 2xUSB A -laturilla
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty
ML- ja MK-johtimille. Ei lisäliittimiä. Suojausluokka IP20. Pistorasiaan on integroitu 2xUSB-latauslaite 5V/2,4A,
ylikuormitus ja oikosulkusuojattu.
Tyyppi Snro Kuvaus Pakkauskoot
20 EUCB2USB-84-500 2506185 Pistorasia, Impressivo, 1-os, maad, 2xUSB A-laturilla, valkoinen 1/10
20 EUCB2USB-81-500 2506186 Pistorasia, Impressivo, 1-os, maad, 2xUSB A-laturilla, antrasiitti 1/10
20 EUCB2USB-83-500 2506187 Pistorasia, Impressivo, 1-os, maad, 2xUSB A-laturilla, alumiini 1/10
20 EUCB2USB-885-500 2506188 Pistorasia, Impressivo, 1-os, maad, 2xUSB A-laturilla, matta musta 1/10
Maadoitettu 1-osainen pistorasia läppäkannella, IP21
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty ML-
ja MK-johtimille. Ei lisäliittimiä. Suojausluokka IP21 asennettuna sellaisenaan sileälle pinnalle ja tiivisteen kanssa IP44
karhealle pinnalle.
Tyyppi Snro Kuvaus Pakkauskoot
20EUCK-84 2506005 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, valkoinen 1/10
20EUCK-81 2506003 1/10
20EUCK-83 2506004 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, antrasiitti 1/10
20EUCK-885 2506030 1/10
Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, alumiini
Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, matta
musta
Maadoitettu 1-osainen pistorasia LED-yövalolla
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty
ML- ja MK-johtimille. Ei lisäliittimiä. Suojausluokka IP20. Pistorasia on varustettu LED-yövalolla. Valo on varustettu
erillisillä liitäntäjohtimilla. Valon voi kytkeä esimerkiksi pistorasian rinnalle, jolloin asennus ei ole ketjutettavissa.
Valon väri valkoinen.
Tyyppi Snro Kuvaus Pakkauskoot
20 EUCBLI-84 2506118 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, LED-valolla, 1/10
valkoinen
20 EUCBLI-83 2506119 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, LED-valolla, 1/10
alumiini
20 EUCBLI-885 2506156 Pistorasia,Impressivo, 1-osainen, maad, jousiliittimin, LED-valolla, 1
matta musta
Design-sarjat. Toimitusaika n. 3 viikkoa.
20 EUCBLI-884 Pistorasia, 1-osainen, maad, jousiliittimin, LED-valolla, matta 1
valkoinen
Vikavirtasuojapistorasia ja vikavirtasuoja
16A/250V IP21, A-tyypin sisäänrakennetulla vikavirtasuojalla, laukaisuvirta 30 mA. Vikavirtapistorasiaan ja -suojaan
voidaan liittää (L' ja N') tavallisia pistorasioita, jotka ovat kytkennän jälkeen myös vikavirtasuojattuja. Tuotteet
myydään ilman peitelevyä.
Tyyppi Snro Kuvaus Pakkauskoot
3120EUC-84 3266100 Vikavirtasuojapistorasia, 1-os. 30mA, IP21, valkoinen 1/10
3150UC-84.1 3266101 Vikavirtasuoja, 1-os. 30mA, IP21, valkoinen 1/10
3120EUC-81 3266106 Vikavirtasuojapistorasia, 1-os. 30mA, IP21, antrasiitti 1/10
3150UC-81.1 3266107 Vikavirtasuoja, 30mA, IP21, antrasiitti 1/10
3120EUC-885 3266108 Vikavirtasuojapistorasia, 1-os. 30mA, IP21, matta musta 1/10
3150UC-885.1 3266109 Vikavirtasuoja, 1-os. 30mA, IP21, matta musta 1/10
