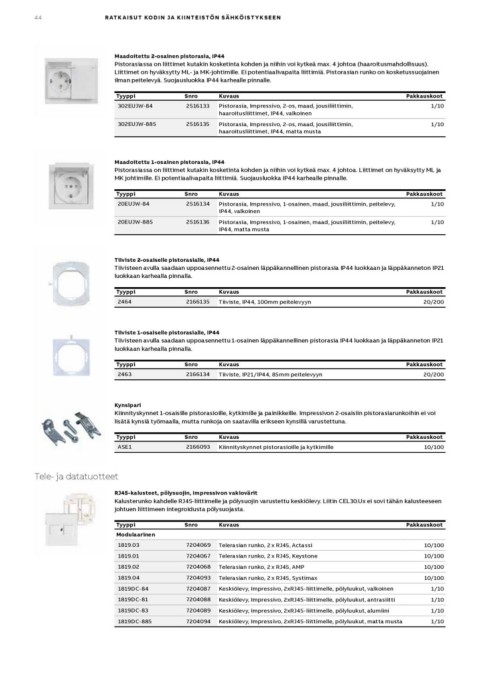

Page 44 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

44 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

Maadoitettu 2-osainen pistorasia, IP44
Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa (haaroitusmahdollisuus).
Liittimet on hyväksytty ML- ja MK-johtimille. Ei potentiaalivapaita liittimiä. Pistorasian runko on kosketussuojainen
ilman peitelevyä. Suojausluokka IP44 karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
302EUJW-84 2516133 1/10
Pistorasia, Impressivo, 2-os, maad, jousiliittimin,
302EUJW-885 2516135 haaroitusliittimet, IP44, valkoinen 1/10

Pistorasia, Impressivo, 2-os, maad, jousiliittimin,
haaroitusliittimet, IP44, matta musta

Maadoitettu 1-osainen pistorasia, IP44
Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa. Liittimet on hyväksytty ML ja
MK johtimille. Ei potentiaalivapaita liittimiä. Suojausluokka IP44 karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
20EUJW-84 2516134 1/10
Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, peitelevy,
20EUJW-885 2516136 IP44, valkoinen 1/10

Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, peitelevy,
IP44, matta musta

Tiiviste 2-osaiselle pistorasialle, IP44
Tiivisteen avulla saadaan uppoasennettu 2-osainen läppäkannellinen pistorasia IP44 luokkaan ja läppäkanneton IP21
luokkaan karhealla pinnalla.

Tyyppi Snro Kuvaus Pakkauskoot
2464 2166135 Tiiviste, IP44, 100mm peitelevyyn 20/200

Tiiviste 1-osaiselle pistorasialle, IP44
Tiivisteen avulla saadaan uppoasennettu 1-osainen läppäkannellinen pistorasia IP44 luokkaan ja läppäkanneton IP21
luokkaan karhealla pinnalla.

Tyyppi Snro Kuvaus Pakkauskoot
2463 2166134 Tiiviste, IP21/IP44, 85mm peitelevyyn 20/200

Kynsipari
Kiinnityskynnet 1-osaisille pistorasioille, kytkimille ja painikkeille. Impressivon 2-osaisiin pistorasiarunkoihin ei voi
lisätä kynsiä työmaalla, mutta runkoja on saatavilla erikseen kynsillä varustettuna.

Tyyppi Snro Kuvaus Pakkauskoot
ASE1 2166093 Kiinnityskynnet pistorasioille ja kytkimille 10/100

Tele- ja datatuotteet

RJ45-kalusteet, pölysuojin, Impressivon vakiovärit
Kalusterunko kahdelle RJ45-liittimelle ja pölysuojin varustettu keskiölevy. Liitin CEL30.Ux ei sovi tähän kalusteeseen
johtuen liittimeen integroidusta pölysuojasta.

Tyyppi Snro Kuvaus Pakkauskoot
Modulaarinen
1819.03 7204069 Telerasian runko, 2 x RJ45, Actassi 10/100
1819.01 7204067 Telerasian runko, 2 x RJ45, Keystone 10/100
1819.02 7204068 Telerasian runko, 2 x RJ45, AMP 10/100
1819.04 7204093 Telerasian runko, 2 x RJ45, Systimax 10/100
1819DC-84 7204087 Keskiölevy, Impressivo, 2xRJ45-liittimelle, pölyluukut, valkoinen
1819DC-81 7204088 Keskiölevy, Impressivo, 2xRJ45-liittimelle, pölyluukut, antrasiitti 1/10
1819DC-83 7204089 Keskiölevy, Impressivo, 2xRJ45-liittimelle, pölyluukut, alumiini 1/10
1819DC-885 7204094 Keskiölevy, Impressivo, 2xRJ45-liittimelle, pölyluukut, matta musta 1/10
1/10
