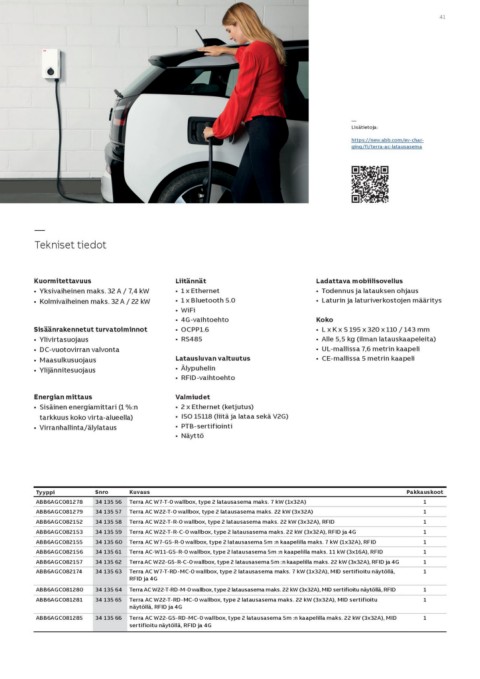

Page 41 - ABB_Uutuudet-2021

41

—
Lisätietoja:

https://new.abb.com/ev-char-
ging/fi/terra-ac-latausasema

—
Tekniset tiedot

Kuormitettavuus Liitännät Ladattava mobiilisovellus
• Yksivaiheinen maks. 32 A / 7,4 kW • 1 x Ethernet • Todennus ja latauksen ohjaus
• Kolmivaiheinen maks. 32 A / 22 kW • 1 x Bluetooth 5.0 • Laturin ja laturiverkostojen määritys
• WiFi
Sisäänrakennetut turvatoiminnot • 4G-vaihtoehto Koko
• Ylivirtasuojaus • OCPP1.6 • L x K x S 195 x 320 x 110 / 143 mm
• DC-vuotovirran valvonta • RS485 • Alle 5,5 kg (ilman latauskaapeleita)
• Maasulkusuojaus • UL-mallissa 7,6 metrin kaapeli
• Ylijännitesuojaus Latausluvan valtuutus • CE-mallissa 5 metrin kaapeli
• Älypuhelin
Energian mittaus • RFID-vaihtoehto
• Sisäinen energiamittari (1 %:n
Valmiudet
tarkkuus koko virta-alueella) • 2 x Ethernet (ketjutus)
• Virranhallinta/älylataus • ISO 15118 (liitä ja lataa sekä V2G)
• PTB-sertifiointi
• Näyttö

Tyyppi Snro Kuvaus Pakkauskoot
ABB6AGC081278 34 135 56 Terra AC W7-T-0 wallbox, type 2 latausasema maks. 7 kW (1x32A) 1
ABB6AGC081279 34 135 57 Terra AC W22-T-0 wallbox, type 2 latausasema maks. 22 kW (3x32A) 1
ABB6AGC082152 34 135 58 1
ABB6AGC082153 34 135 59 Terra AC W22-T-R-0 wallbox, type 2 latausasema maks. 22 kW (3x32A), RFID 1
ABB6AGC082155 34 135 60 1
ABB6AGC082156 34 135 61 Terra AC W22-T-R-C-0 wallbox, type 2 latausasema maks. 22 kW (3x32A), RFID ja 4G 1
ABB6AGC082157 34 135 62 1
ABB6AGC082174 34 135 63 Terra AC W7-G5-R-0 wallbox, type 2 latausasema 5m :n kaapelilla maks. 7 kW (1x32A), RFID 1

ABB6AGC081280 34 135 64 Terra AC-W11-G5-R-0 wallbox, type 2 latausasema 5m :n kaapelilla maks. 11 kW (3x16A), RFID 1
ABB6AGC081281 34 135 65 1
Terra AC W22-G5-R-C-0 wallbox, type 2 latausasema 5m :n kaapelilla maks. 22 kW (3x32A), RFID ja 4G
ABB6AGC081285 34 135 66 Terra AC W7-T-RD-MC-0 wallbox, type 2 latausasema maks. 7 kW (1x32A), MID sertifioitu näytöllä, 1
RFID ja 4G

Terra AC W22-T-RD-M-0 wallbox, type 2 latausasema maks. 22 kW (3x32A), MID sertifioitu näytöllä, RFID

Terra AC W22-T-RD-MC-0 wallbox, type 2 latausasema maks. 22 kW (3x32A), MID sertifioitu
näytöllä, RFID ja 4G

Terra AC W22-G5-RD-MC-0 wallbox, type 2 latausasema 5m :n kaapelilla maks. 22 kW (3x32A), MID
sertifioitu näytöllä, RFID ja 4G
