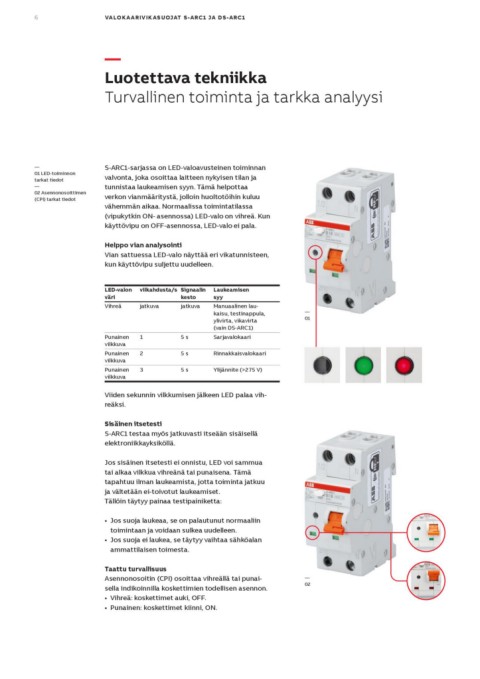

6 VALOKAARIVIK ASUOJAT S-ARC1 JA DS-ARC1

—
Luotettava tekniikka
Turvallinen toiminta ja tarkka analyysi

— S-ARC1-sarjassa on LED-valoavusteinen toiminnan
01 LED-toiminnon valvonta, joka osoittaa laitteen nykyisen tilan ja
tarkat tiedot tunnistaa laukeamisen syyn. Tämä helpottaa
— verkon vianmääritystä, jolloin huoltotöihin kuluu
02 Asennonosoittimen vähemmän aikaa. Normaalissa toimintatilassa
(CPI) tarkat tiedot (vipukytkin ON- asennossa) LED-valo on vihreä. Kun
käyttövipu on OFF-asennossa, LED-valo ei pala.

Helppo vian analysointi
Vian sattuessa LED-valo näyttää eri vikatunnisteen,
kun käyttövipu suljettu uudelleen.

LED-valon vilkahdusta/s Signaalin Laukeamisen
väri kesto syy
Vihreä Manuaalinen lau-
jatkuva jatkuva kaisu, testinappula, —
Punainen ylivirta, vikavirta 01
vilkkuva 1 5s (vain DS-ARC1)
Punainen 2 5s Sarjavalokaari —
vilkkuva 3 5s 02
Punainen Rinnakkaisvalokaari
vilkkuva
Ylijännite (>275 V)

Viiden sekunnin vilkkumisen jälkeen LED palaa vih-
reäksi.

Sisäinen itsetesti
S-ARC1 testaa myös jatkuvasti itseään sisäisellä
elektroniikkayksiköllä.

Jos sisäinen itsetesti ei onnistu, LED voi sammua
tai alkaa vilkkua vihreänä tai punaisena. Tämä
tapahtuu ilman laukeamista, jotta toiminta jatkuu
ja vältetään ei-toivotut laukeamiset.
Tällöin täytyy painaa testipainiketta:

• Jos suoja laukeaa, se on palautunut normaaliin
toimintaan ja voidaan sulkea uudelleen.

• Jos suoja ei laukea, se täytyy vaihtaa sähköalan
ammattilaisen toimesta.

Taattu turvallisuus
Asennonosoitin (CPI) osoittaa vihreällä tai punai-
sella indikoinnilla koskettimien todellisen asennon.
• Vihreä: koskettimet auki, OFF.
• Punainen: koskettimet kiinni, ON.
