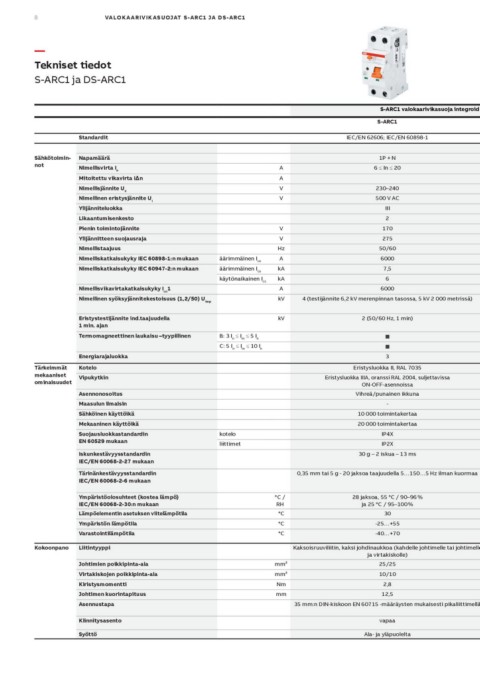

8 VALOKAARIVIK ASUOJAT S-ARC1 JA DS-ARC1

—
Tekniset tiedot
S-ARC1 ja DS-ARC1

Standardit S-ARC1 valokaarivikasuoja integroidu
S-ARC1

IEC/EN 62606; IEC/EN 60898-1

Sähkötoimin- Napamäärä A 1P + N
not Nimellisvirta In A 6 ≤ In ≤ 20
Mitoitettu vikavirta IΔn V
Nimellisjännite Ue äärimmäinen Icn V 230–240
Nimellinen eristysjännite Ui äärimmäinen Icu 500 V AC
Ylijänniteluokka käytönaikainen Ics V
Likaantumisenkesto V III
Pienin toimintojännite Hz 2
Ylijännitteen suojausraja A 170
Nimellistaajuus kA 275
Nimelliskatkaisukyky IEC 60898-1:n mukaan kA 50/60
Nimelliskatkaisukyky IEC 60947-2:n mukaan A 6000
kV 7,5
Nimellisvikavirtakatkaisukyky Icn1 6
Nimellinen syöksyjännitekestoisuus (1,2/50) Uimp 6000
4 (testijännite 6,2 kV merenpinnan tasossa, 5 kV 2 000 metrissä)

Eristystestijännite ind.taajuudella B: 3 In ≤ Im ≤ 5 In kV 2 (50/60 Hz, 1 min)
1 min. ajan C: 5 In ≤ Im ≤ 10 In
3
Termomagneettinen laukaisu –tyypillinen kotelo Eristysluokka II, RAL 7035
liittimet Eristysluokka IIIA, oranssi RAL 2004, suljettavissa
Tärkeimmät Energiarajaluokka
mekaaniset ON-OFF-asennoissa
ominaisuudet Kotelo Vihreä/punainen ikkuna
Vipukytkin
-
Asennonosoitus 10 000 toimintakertaa
Maasulun ilmaisin 20 000 toimintakertaa
Sähköinen käyttöikä
Mekaaninen käyttöikä IP4X
Suojausluokkastandardin IP2X
EN 60529 mukaan 30 g – 2 iskua – 13 ms

Iskunkestävyysstandardin 0,35 mm tai 5 g - 20 jaksoa taajuudella 5…150…5 Hz ilman kuormaa
IEC/EN 60068-2-27 mukaan

Tärinänkestävyysstandardin
IEC/EN 60068-2-6 mukaan

Ympäristöolosuhteet (kostea lämpö) °C / 28 jaksoa, 55 °C / 90–96 %
IEC/EN 60068-2-30:n mukaan RH ja 25 °C / 95–100 %
Lämpöelementin asetuksen viitelämpötila °C 30
Ympäristön lämpötila
Varastointilämpötila °C -25…+55

Liitintyyppi °C -40…+70

Kokoonpano Kaksoisruuviliitin, kaksi johdinaukkoa (kahdelle johtimelle tai johtimelle
ja virtakiskolle)

Johtimien poikkipinta-ala mm² 25/25
Virtakiskojen poikkipinta-ala
Kiristysmomentti mm² 10/10
Johtimen kuorintapituus
Asennustapa Nm 2,8

mm 12,5

35 mm:n DIN-kiskoon EN 60715 -määräysten mukaisesti pikaliittimellä

Kiinnitysasento vapaa
Syöttö Ala- ja yläpuolelta
