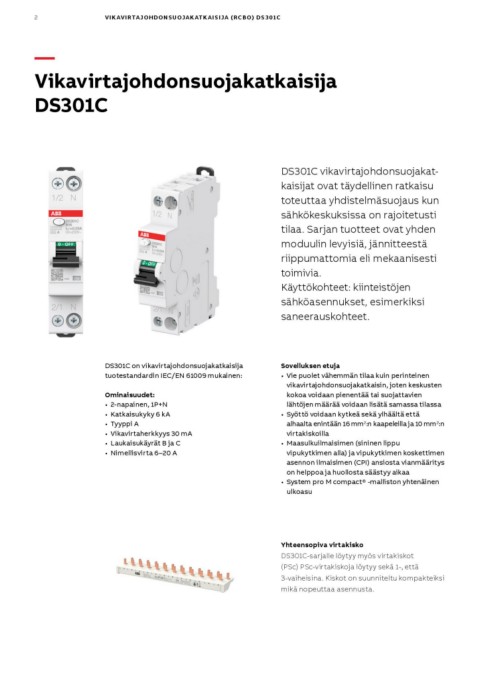

2 VIK AVIRTAJOHDONSUOJAK ATK AISIJA (RCBO) DS301C

—
Vikavirtajohdonsuojakatkaisija
DS301C

                                          DS301C vikavirtajohdonsuojakat-
                                          kaisijat ovat täydellinen ratkaisu
                                          toteuttaa yhdistelmäsuojaus kun
                                          sähkökeskuksissa on rajoitetusti
                                          tilaa. Sarjan tuotteet ovat yhden
                                          moduulin levyisiä, jännitteestä
                                          riippumattomia eli mekaanisesti
                                          toimivia.
                                          Käyttökohteet: kiinteistöjen
                                          sähköasennukset, esimerkiksi
                                          saneerauskohteet.

DS301C on vikavirtajohdonsuojakatkaisija  Sovelluksen etuja
tuotestandardin IEC/EN 61009 mukainen:    •	 Vie puolet vähemmän tilaa kuin perinteinen

Ominaisuudet:                               vikavirtajohdonsuojakatkaisin, joten keskusten
•	 2-napainen, 1P+N                         kokoa voidaan pienentää tai suojattavien
•	 Katkaisukyky 6 kA                        lähtöjen määrää voidaan lisätä samassa tilassa
•	 Tyyppi A                               •	 Syöttö voidaan kytkeä sekä ylhäältä että
•	 Vikavirtaherkkyys 30 mA                  alhaalta enintään 16 mm2:n kaapeleilla ja 10 mm2:n
•	 Laukaisukäyrät B ja C                    virtakiskoilla
•	 Nimellisvirta 6–20 A                   •	 Maasulkuilmaisimen (sininen lippu
                                            vipukytkimen alla) ja vipukytkimen koskettimen
                                            asennon ilmaisimen (CPI) ansiosta vianmääritys
                                            on helppoa ja huollosta säästyy aikaa
                                          •	 System pro M compact® -malliston yhtenäinen
                                            ulkoasu

                                          Yhteensopiva virtakisko
                                          DS301C-sarjalle löytyy myös virtakiskot
                                          (PSc) PSc-virtakiskoja löytyy sekä 1-, että
                                          3-vaiheisina. Kiskot on suunniteltu kompakteiksi
                                          mikä nopeuttaa asennusta.
