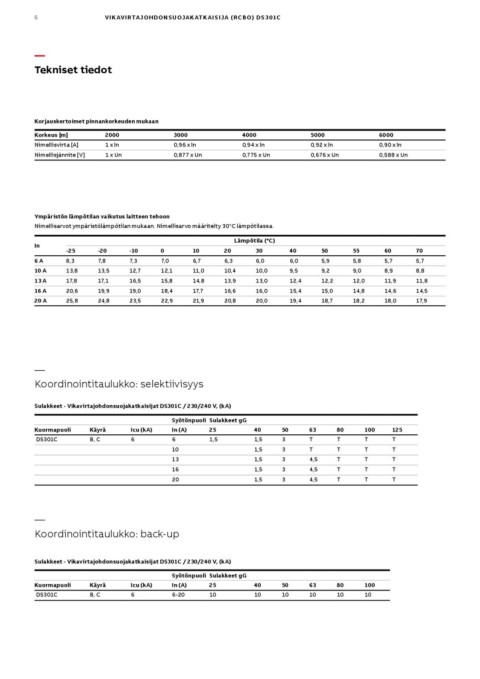

6 VIK AVIRTAJOHDONSUOJAK ATK AISIJA (RCBO) DS301C
—
Tekniset tiedot
Korjauskertoimet pinnankorkeuden mukaan
Korkeus [m] 2000 3000 4000 5000 6000
Nimellisvirta [A] 1 x ln 0,96 x ln 0,94 x ln 0,92 x ln 0,90 x ln
Nimellisjännite [V] 1 x Un 0,877 x Un 0,775 x Un 0,676 x Un 0,588 x Un
Ympäristön lämpötilan vaikutus laitteen tehoon
Nimellisarvot ympäristölämpötilan mukaan. Nimellisarvo määritelty 30°C lämpötilassa.
In Lämpötila (°C)
6A -25 -20 -10 0 10 20 30 40 50 55 60 70
10 A 8,3 7,8 7,3 7,0 6,7 6,0 5,9 5,8 5,7 5,7
13 A 13,8 13,5 12,7 12,1 11,0 6,3 6,0 9,5 9,2 9,0 8,9 8,8
16 A 17,8 17,1 16,5 15,8 14,8 12,4 12,2 12,0 11,9 11,8
20 A 20,6 19,9 19,0 18,4 17,7 10,4 10,0 15,4 15,0 14,8 14,6 14,5
25,8 24,8 23,5 22,9 21,9 19,4 18,7 18,2 18,0 17,9
13,9 13,0
16,6 16,0
20,8 20,0
—
Koordinointitaulukko: selektiivisyys
Sulakkeet - Vikavirtajohdonsuojakatkaisijat DS301C / 230/240 V, (kA)
Syötönpuoli Sulakkeet gG
Kuormapuoli Käyrä Icu (kA) In (A) 25 40 50 63 80 100 125
DS301C B, C 6 1,5 3 TT TT
6 1,5 1,5 3 TT TT
1,5 3 4,5 T TT
10 1,5 3 4,5 T TT
1,5 3 4,5 T TT
13
16
20
—
Koordinointitaulukko: back-up
Sulakkeet - Vikavirtajohdonsuojakatkaisijat DS301C / 230/240 V, (kA)
Syötönpuoli Sulakkeet gG
Kuormapuoli Käyrä Icu (kA) In (A) 25 40 50 63 80 100
DS301C B, C
6 6-20 10 10 10 10 10 10
