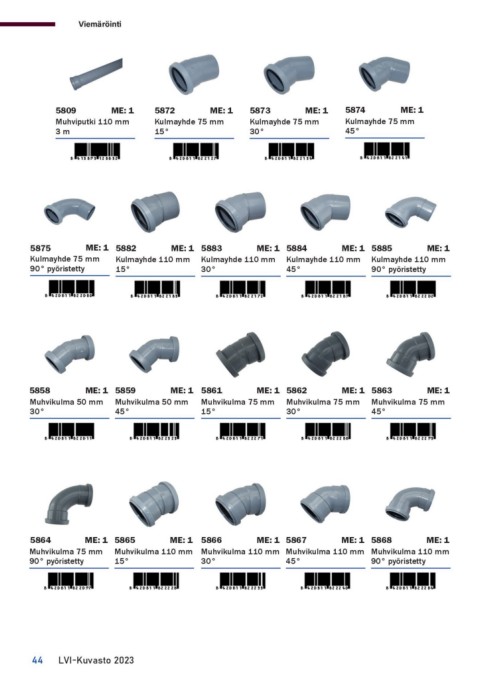

Page 44 - LVI-kuvasto
P. 44

Viemäröinti

      5809       ME: 1       5872  ME: 1      5873       ME: 1  5874        ME: 1

      Muhviputki 110 mm      Kulmayhde 75 mm  Kulmayhde 75 mm   Kulmayhde 75 mm
      3m                     15°              30°               45°

5875             ME: 1 5882       ME: 1 5883  ME: 1 5884        ME: 1 5885             ME: 1
Kulmayhde 75 mm Kulmayhde 110 mm Kulmayhde 110 mm Kulmayhde 110 mm Kulmayhde 110 mm
90° pyöristetty  15°               30°              45°               90° pyöristetty

5858             ME: 1 5859       ME: 1 5861  ME: 1 5862        ME: 1 5863             ME: 1

Muhvikulma 50 mm Muhvikulma 50 mm Muhvikulma 75 mm Muhvikulma 75 mm Muhvikulma 75 mm
30° 45° 15° 30° 45°

5864             ME: 1 5865       ME: 1 5866  ME: 1 5867        ME: 1 5868             ME: 1

Muhvikulma 75 mm Muhvikulma 110 mm Muhvikulma 110 mm Muhvikulma 110 mm Muhvikulma 110 mm
90° pyöristetty  15°               30° 45° 90° pyöristetty

44	 LVI-Kuvasto 2023
