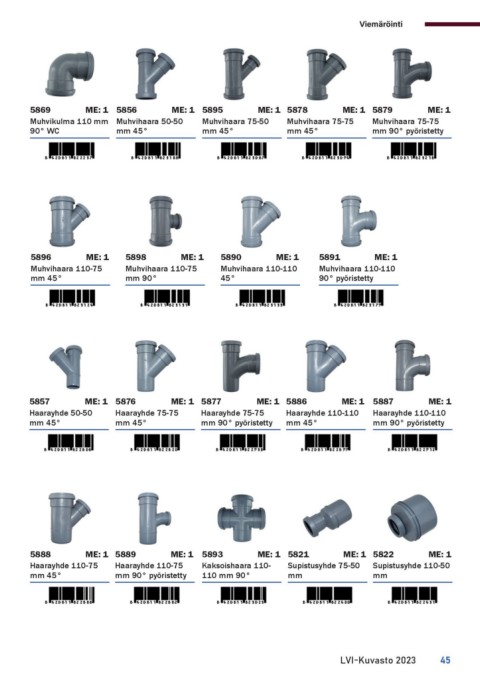

Viemäröinti

5869    ME: 1 5856         ME: 1 5895             ME: 1 5878           ME: 1 5879        ME: 1

Muhvikulma 110 mm Muhvihaara 50-50 Muhvihaara 75-50 Muhvihaara 75-75 Muhvihaara 75-75
90° WC             mm 45°             mm 45°           mm 45°          mm 90° pyöristetty

5896    ME: 1      5898             ME: 1  5890        ME: 1     5891             ME: 1

Muhvihaara 110-75  Muhvihaara 110-75       Muhvihaara 110-110    Muhvihaara 110-110
mm 45°             mm 90°                  45°                   90° pyöristetty

5857    ME: 1 5876         ME: 1 5877             ME: 1 5886           ME: 1 5887        ME: 1

Haarayhde 50-50    Haarayhde 75-75    Haarayhde 75-75  Haarayhde 110-110 Haarayhde 110-110
mm 45°             mm 45°             mm 90° pyöristetty mm 45°        mm 90° pyöristetty

5888    ME: 1 5889         ME: 1 5893             ME: 1 5821           ME: 1 5822        ME: 1

Haarayhde 110-75 Haarayhde 110-75 Kaksoishaara 110- Supistusyhde 75-50 Supistusyhde 110-50
mm 45°             mm 90° pyöristetty 110 mm 90°       mm              mm

                                                                       LVI-Kuvasto 2023	 45
