Kuva 46 esittää Suomessa yleisimmin käytetyt ikkunatyypit. Nelilasisen ikkunan MS2E lisäksi joillain valmistajilla on käy-
tössä ikkunatyyppi MS3E, jossa sisäpuitteessa on kolmilasinen eristyslasi ja ulkopuitteessa erillislasi. Tämän ikkunatyypin
lämmöneristävyys ovat likimäärin sama kuin ikkunatyypillä MS2E. Tällä hetkellä yleisin ikkunatyyppi on MSE. Suomalaisten
ikkunoiden karmi ja sisäpuite on pääsääntöisesti puuta ja säänkestävyyden vuoksi ulkopuite ja karmin ulkopinnan verhous
ovat alumiinia. Kuvassa esitetyt keskimääräiset U-arvojen vaihteluvälit ovat tyypillisillä lasituksilla varustettujen ikkunoi-
den arvoja. Tavallisuudesta poikkeavilla lasituksilla arvot voivat olla myös vaihteluvälin ulkopuolella, sillä ikkunoiden kes-
kimääräisiin U-arvoihin vaikuttaa merkittävästi lasirakenne ja ikkunan koko.

Edellisten lisäksi on MSE-ikkunasta valmistettu tuloilmaikkuna (kuva 47), joka mahdollistaa korvausilman saannin sellai-
sissa rakennuksissa, joissa ilmanvaihtona on koneellinen poistoilmanvaihto ja tuloilman saantia ei ole suunniteltu. Tässä
ikkunatyypissä ikkunan läpi sisälle virtaava ilma lämpenee jonkin verran ikkunan lämpöhäviöstä. Ilmavirtaus kuitenkin
jäähdyttää huonetilan puoleisen lasin pintalämpötilaa, mikä voi heikentää viihtyisyyttä ikkunan lähistöllä, mutta toisaalta
korvausilma tulee huonetilaan hieman lämmenneenä.

Koska sisäpinta jäähtyy, kasvattaa tämä ikkunatyyppi jonkin verran ikkunan johtumislämpöhäviöitä tavanomaiseen ik-
kunaan verrattuna. Ikkunan sisällä lämmennyt korvausilma palauttaa osan lämmöstä takaisin huonetilaan, minkä seu-
rauksena kokonaislämpöhäviöt ovat jonkin verran pienemmät kuin ulkoilmaventtiilillä varustetulla vastaavalla tavallisella
ikkunalla. Ero ei kuitenkaan ole suuri (Hemmilä 2013).

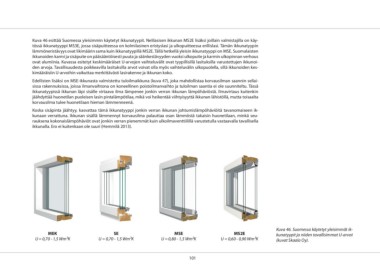

MEK SE MSE MS2E Kuva 46. Suomessa käytetyt yleisimmät ik-
U = 0,70 - 1,5 Wm²K U = 0,70 - 1,5 Wm²K U = 0,80 - 1,5 Wm²K U = 0,60 - 0,90 Wm²K kunatyypit ja niiden tavallisimmat U-arvot
(kuvat Skaala Oy).
