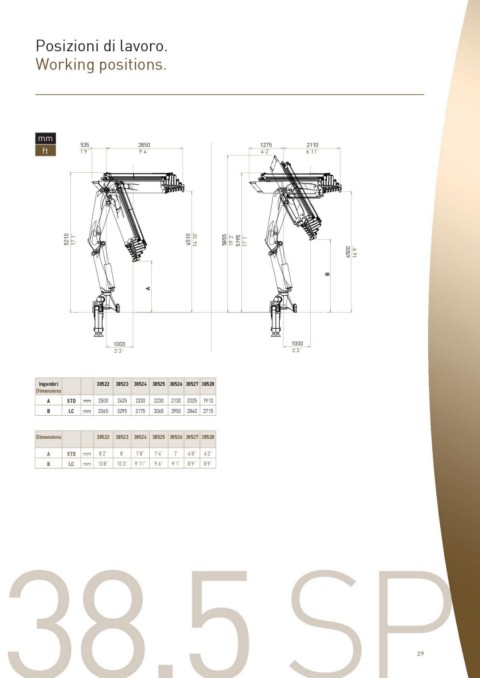

Posizioni di lavoro.
Working positions.
mm 535 2850 1275 2110
ft 1’9” 9’4” 4’2” 6’11”
CH 1169.5 - Ap 2009.5 - C 840 CH 1169.5 - Ap 2009.5 - C 840
5210 4510
17’1” 14’10”
5855
19’3” B
5195 4500
17’1” 14’9”
CH 1034 - AP 1744 - C 710 CH 1034 - AP 1744 - C 710
A
1000 1000
3’3” 3’3”
Ingombri 38522 38523 38524 38525 38526 38527 38528
Dimensions
mm 2500 2435 2330 2230 2130 2025 1910
A STD mm 3365 3295 3175 3065 2950 2840 2715
B LC
Dimensions 38522 38523 38524 38525 38526 38527 38528
A STD mm 8’2” 8’ 7’8” 7’4” 7’ 6’8” 6’3”
B LC mm 10’8” 10’3” 9’11” 9’6” 9’1” 8’9” 8’9”
