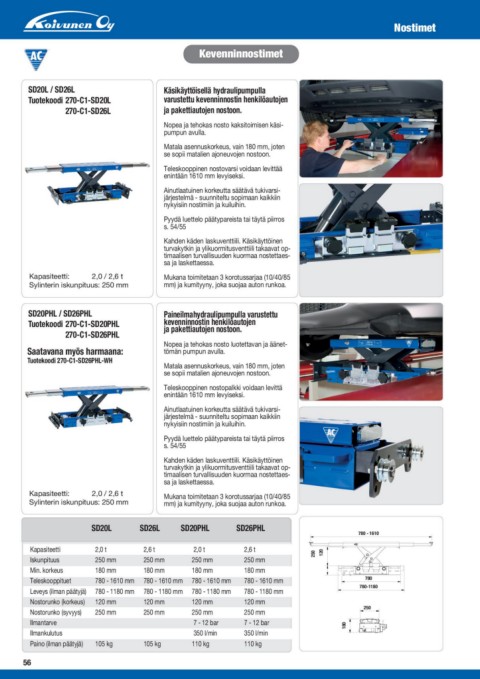

Page 221 - korjaamolaitteet-luettelo

Kevenninnostimet Nostimet

SD20L / SD26L Käsikäyttöisellä hydraulipumpulla 780 - 1610
Tuotekoodi 270-C1-SD20L varustettu kevenninnostin henkilöautojen 780
270-C1-SD26L ja pakettiautojen nostoon.
780-1180
Kapasiteetti: 2,0 / 2,6 t Nopea ja tehokas nosto kaksitoimisen käsi- 250
Sylinterin iskunpituus: 250 mm pumpun avulla.
Matala asennuskorkeus, vain 180 mm, joten
se sopii matalien ajoneuvojen nostoon.
Teleskooppinen nostovarsi voidaan levittää
enintään 1610 mm levyiseksi.
Ainutlaatuinen korkeutta säätävä tukivarsi-
järjestelmä - suunniteltu sopimaan kaikkiin
nykyisiin nostimiin ja kuiluihin.
Pyydä luettelo päätypareista tai täytä piirros
s. 54/55
Kahden käden laskuventtiili. Käsikäyttöinen
turvakytkin ja ylikuormitusventtiili takaavat op-
timaalisen turvallisuuden kuormaa nostettaes-
sa ja laskettaessa.
Mukana toimitetaan 3 korotussarjaa (10/40/85
mm) ja kumityyny, joka suojaa auton runkoa.

SD20PHL / SD26PHL jPkaaepvineaenkinlemitntainahouystdotirjnaeunhleinpnouksmitloöpoaunul.ltaojveanrustettu
Tuotekoodi 270-C1-SD20PHL
270-C1-SD26PHL Nopea ja tehokas nosto luotettavan ja äänet-
Saatavana myös harmaana: tömän pumpun avulla.
Matala asennuskorkeus, vain 180 mm, joten
Tuotekoodi 270-C1-SD26PHL-WH se sopii matalien ajoneuvojen nostoon.
Teleskooppinen nostopalkki voidaan levittä
Kapasiteetti: 2,0 / 2,6 t enintään 1610 mm levyiseksi.
Sylinterin iskunpituus: 250 mm Ainutlaatuinen korkeutta säätävä tukivarsi-
järjestelmä - suunniteltu sopimaan kaikkiin
nykyisiin nostimiin ja kuiluihin.
Pyydä luettelo päätypareista tai täytä piirros
s. 54/55
Kahden käden laskuventtiili. Käsikäyttöinen
turvakytkin ja ylikuormitusventtiili takaavat op-
timaalisen turvallisuuden kuormaa nostettaes-
sa ja laskettaessa.
Mukana toimitetaan 3 korotussarjaa (10/40/85
mm) ja kumityyny, joka suojaa auton runkoa.

SD20L SD26L SD20PHL SD26PHL

Kapasiteetti 2,0 t 2,6 t 2,0 t 2,6 t 250
250 mm 120
Iskunpituus 250 mm 250 mm 250 mm 180 mm 180
780 - 1610 mm
Min. korkeus 180 mm 180 mm 180 mm 780 - 1180 mm
120 mm
Teleskooppituet 780 - 1610 mm 780 - 1610 mm 780 - 1610 mm 250 mm
7 - 12 bar
Leveys (ilman päätyjä) 780 - 1180 mm 780 - 1180 mm 780 - 1180 mm 350 l/min
110 kg
Nostorunko (korkeus) 120 mm 120 mm 120 mm

Nostorunko (syvyys) 250 mm 250 mm 250 mm

Ilmantarve 7 - 12 bar

Ilmankulutus 350 l/min

Paino (ilman päätyjä) 105 kg 105 kg 110 kg

56
