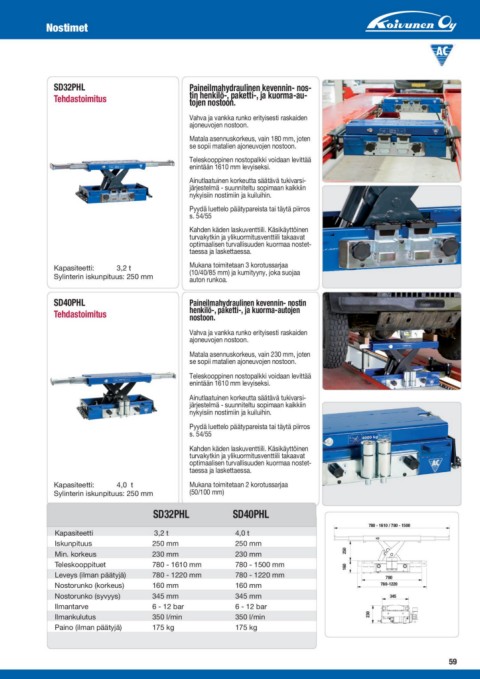

Page 224 - korjaamolaitteet-luettelo

Nostimet

SD32PHL Pttoianjienhneeinnlmoksialtöho-yo,dnpr.aakuelitntie-n, jkaekvueonrnmina--anuo-s-
Tehdastoimitus
Vahva ja vankka runko erityisesti raskaiden
Kapasiteetti: 3,2 t ajoneuvojen nostoon.
Sylinterin iskunpituus: 250 mm Matala asennuskorkeus, vain 180 mm, joten
se sopii matalien ajoneuvojen nostoon.
Teleskooppinen nostopalkki voidaan levittää
enintään 1610 mm levyiseksi.
Ainutlaatuinen korkeutta säätävä tukivarsi-
järjestelmä - suunniteltu sopimaan kaikkiin
nykyisiin nostimiin ja kuiluihin.
Pyydä luettelo päätypareista tai täytä piirros
s. 54/55
Kahden käden laskuventtiili. Käsikäyttöinen
turvakytkin ja ylikuormitusventtiili takaavat
optimaalisen turvallisuuden kuormaa nostet-
taessa ja laskettaessa.
Mukana toimitetaan 3 korotussarjaa
(10/40/85 mm) ja kumityyny, joka suojaa
auton runkoa.

SD40PHL Phnaoenisntkeoiiollömn-.,aphaykderattui-l,injaenkukoervmenan-ainu-tonjoesntin
Tehdastoimitus
Vahva ja vankka runko erityisesti raskaiden
Kapasiteetti: 4,0 t ajoneuvojen nostoon.
Sylinterin iskunpituus: 250 mm Matala asennuskorkeus, vain 230 mm, joten
se sopii matalien ajoneuvojen nostoon.
Teleskooppinen nostopalkki voidaan levittää
enintään 1610 mm levyiseksi.
Ainutlaatuinen korkeutta säätävä tukivarsi-
järjestelmä - suunniteltu sopimaan kaikkiin
nykyisiin nostimiin ja kuiluihin.
Pyydä luettelo päätypareista tai täytä piirros
s. 54/55
Kahden käden laskuventtiili. Käsikäyttöinen
turvakytkin ja ylikuormitusventtiili takaavat
optimaalisen turvallisuuden kuormaa nostet-
taessa ja laskettaessa.
Mukana toimitetaan 2 korotussarjaa
(50/100 mm)

SD32PHL SD40PHL

Kapasiteetti 3,2 t 4,0 t 160 250 780 - 1610 / 780 - 1500
Iskunpituus 250 mm 250 mm
Min. korkeus 230 mm 230 mm 230 780
Teleskooppituet 780 - 1610 mm 780 - 1500 mm 780-1220
Leveys (ilman päätyjä) 780 - 1220 mm 780 - 1220 mm
Nostorunko (korkeus) 160 mm 160 mm 345
Nostorunko (syvyys) 345 mm 345 mm
Ilmantarve 6 - 12 bar 6 - 12 bar 59
Ilmankulutus 350 l/min 350 l/min
Paino (ilman päätyjä) 175 kg 175 kg
