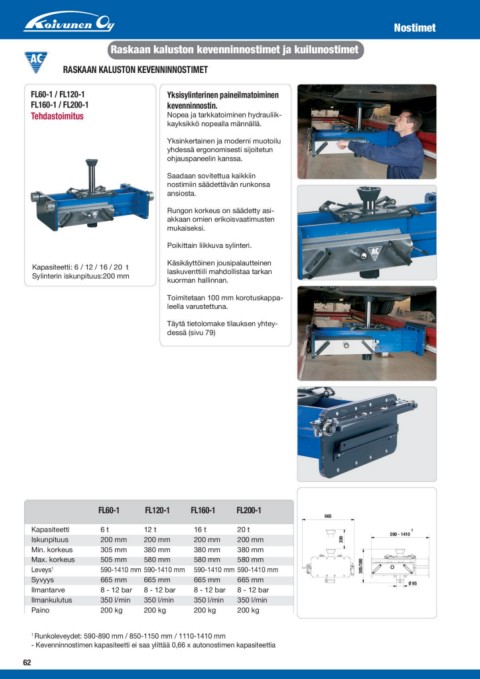

Page 227 - korjaamolaitteet-luettelo

Nostimet

Raskaan kaluston kevenninnostimet ja kuilunostimet

RASKAAN KALUSTON KEVENNINNOSTIMET

FL60-1 / FL120-1 Yksisylinterinen paineilmatoiminen
FL160-1 / FL200-1 kevenninnostin.
Tehdastoimitus
Nopea ja tarkkatoiminen hydrauliik-
Kapasiteetti: 6 / 12 / 16 / 20 t kayksikkö nopealla männällä.
Sylinterin iskunpituus:2 00 mm
Yksinkertainen ja moderni muotoilu
yhdessä ergonomisesti sijoitetun
ohjauspaneelin kanssa.

Saadaan sovitettua kaikkiin
nostimiin säädettävän runkonsa
ansiosta.

Rungon korkeus on säädetty asi-
akkaan omien erikoisvaatimusten
mukaiseksi.

Poikittain liikkuva sylinteri.

Käsikäyttöinen jousipalautteinen
laskuventtiili mahdollistaa tarkan
kuorman hallinnan.

Toimitetaan 100 mm korotuskappa-
leella varustettuna.

Täytä tietolomake tilauksen yhtey-
dessä (sivu 79)

FL60-1 FL120-1 FL160-1 FL200-1 665

Kapasiteetti 6 t 12 t 16 t 20 t 590 - 1410 1
Iskunpituus Ø 95
Min. korkeus 200 mm 200 mm 200 mm 200 mm 200
Max. korkeus 305/380
Leveys1 305 mm 380 mm 380 mm 380 mm
Syvyys
Ilmantarve 505 mm 580 mm 580 mm 580 mm
Ilmankulutus
Paino 590-1410 mm 590-1410 mm 590-1410 mm 590-1410 mm

665 mm 665 mm 665 mm 665 mm

8 - 12 bar 8 - 12 bar 8 - 12 bar 8 - 12 bar

350 l/min 350 l/min 350 l/min 350 l/min

200 kg 200 kg 200 kg 200 kg

1 Runkoleveydet: 590-890 mm / 850-1150 mm / 1110-1410 mm
- Kevenninnostimen kapasiteetti ei saa ylittää 0,66 x autonostimen kapasiteettia
