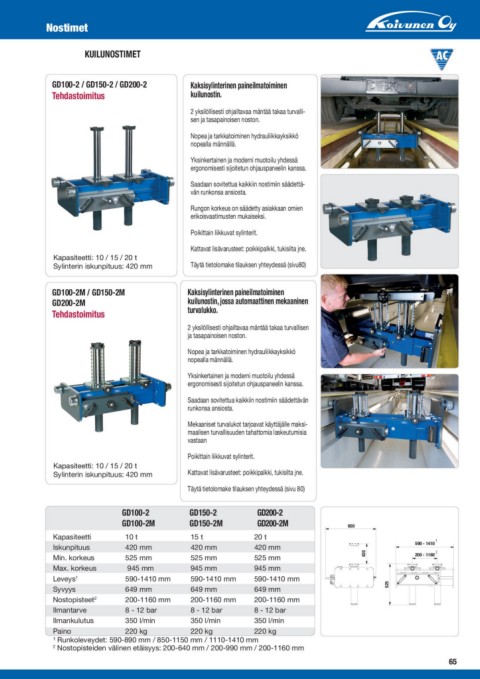

Page 230 - korjaamolaitteet-luettelo

Nostimet

KUILUNOSTIMET

GD100-2 / GD150-2 / GD200-2 Kaksisylinterinen paineilmatoiminen
Tehdastoimitus kuilunostin.

Kapasiteetti: 10 / 15 / 20 t 2 yksilöllisesti ohjailtavaa mäntää takaa turvalli-
Sylinterin iskunpituus: 420 mm sen ja tasapainoisen noston.
Nopea ja tarkkatoiminen hydrauliikkayksikkö
nopealla männällä.
Yksinkertainen ja moderni muotoilu yhdessä
ergonomisesti sijoitetun ohjauspaneelin kanssa.
Saadaan sovitettua kaikkiin nostimiin säädettä-
vän runkonsa ansiosta.
Rungon korkeus on säädetty asiakkaan omien
erikoisvaatimusten mukaiseksi.
Poikittain liikkuvat sylinterit.
Kattavat lisävarusteet: poikkipalkki, tukisilta jne.
Täytä tietolomake tilauksen yhteydessä (sivu80)

GD100-2M / GD150-2M Kaksisylinterinen paineilmatoiminen
GD200-2M kuilunostin, jossa automaattinen mekaaninen
Tehdastoimitus turvalukko.

Kapasiteetti: 10 / 15 / 20 t 2 yksilöllisesti ohjailtavaa mäntää takaa turvallisen
Sylinterin iskunpituus: 420 mm ja tasapainoisen noston.
Nopea ja tarkkatoiminen hydrauliikkayksikkö
nopealla männällä.
Yksinkertainen ja moderni muotoilu yhdessä
ergonomisesti sijoitetun ohjauspaneelin kanssa.
Saadaan sovitettua kaikkiin nostimiin säädettävän
runkonsa ansiosta.
Mekaaniset turvalukot tarjoavat käyttäjälle maksi-
maalisen turvallisuuden tahattomia laskeutumisia
vastaan
Poikittain liikkuvat sylinterit.
Kattavat lisävarusteet: poikkipalkki, tukisilta jne.
Täytä tietolomake tilauksen yhteydessä (sivu 80)

GD100-2 GD150-2 GD200-2

GD100-2M GD150-2M GD200-2M 650

Kapasiteetti 10 t 15 t 20 t 590 - 1410 1
200 - 1160 2
Iskunpituus 420 mm 420 mm 420 mm 420
525 65
Min. korkeus 525 mm 525 mm 525 mm

Max. korkeus 945 mm 945 mm 945 mm

Leveys1 590-1410 mm 590-1410 mm 590-1410 mm

Syvyys 649 mm 649 mm 649 mm

Nostopisteet2 200-1160 mm 200-1160 mm 200-1160 mm

Ilmantarve 8 - 12 bar 8 - 12 bar 8 - 12 bar

Ilmankulutus 350 l/min 350 l/min 350 l/min

Paino 220 kg 220 kg 220 kg

¹ Runkoleveydet: 590-890 mm / 850-1150 mm / 1110-1410 mm
2 Nostopisteiden välinen etäisyys: 200-640 mm / 200-990 mm / 200-1160 mm
