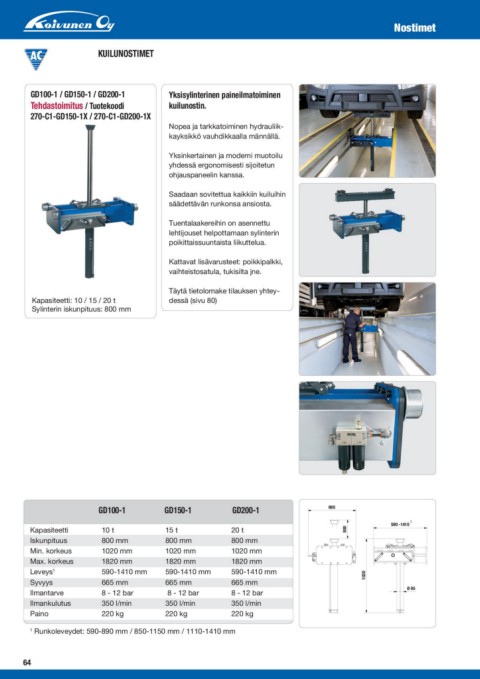

Page 229 - korjaamolaitteet-luettelo

Nostimet

KUILUNOSTIMET

GD100-1 / GD150-1 / GD200-1 Yksisylinterinen paineilmatoiminen
Tehdastoimitus / Tuotekoodi kuilunostin.
270-C1-GD150-1X / 270-C1-GD200-1X
Nopea ja tarkkatoiminen hydrauliik-
Kapasiteetti: 10 / 15 / 20 t kayksikkö vauhdikkaalla männällä.
Sylinterin iskunpituus: 800 mm
Yksinkertainen ja moderni muotoilu
yhdessä ergonomisesti sijoitetun
ohjauspaneelin kanssa.

Saadaan sovitettua kaikkiin kuiluihin
säädettävän runkonsa ansiosta.

Tuentalaakereihin on asennettu
lehtijouset helpottamaan sylinterin
poikittaissuuntaista liikuttelua.

Kattavat lisävarusteet: poikkipalkki,
vaihteistosatula, tukisilta jne.

Täytä tietolomake tilauksen yhtey-
dessä (sivu 80)

GD100-1 GD150-1 GD200-1 665

Kapasiteetti 10 t 15 t 20 t 800 590 -1410 1
Iskunpituus 800 mm 800 mm 800 mm 1020 Ø 95
Min. korkeus 1020 mm 1020 mm 1020 mm
Max. korkeus 1820 mm 1820 mm 1820 mm
Leveys1 590-1410 mm 590-1410 mm 590-1410 mm
Syvyys 665 mm 665 mm 665 mm
Ilmantarve 8 - 12 bar 8 - 12 bar 8 - 12 bar
Ilmankulutus 350 l/min 350 l/min 350 l/min
Paino 220 kg 220 kg 220 kg

1 Runkoleveydet: 590-890 mm / 850-1150 mm / 1110-1410 mm

64
