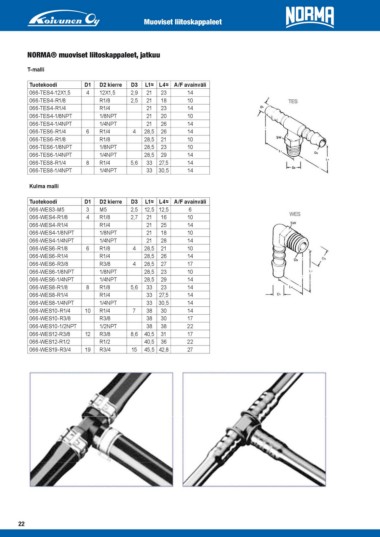

Page 22 - norma_luettelo

Muoviset liitoskappaleet

NORMA® muoviset liitoskappaleet, jatkuu

T-malli

Tuotekoodi D1 D2 kierre D3 L1≈ L4≈ A/F avainväli
066-TES4-12X1,5
066-TES4-R1/8 4 12X1,5 2,9 21 23 14
066-TES4-R1/4
066-TES4-1/8NPT R1/8 2,5 21 18 10
066-TES4-1/4NPT
066-TES6-R1/4 R1/4 21 23 14
066-TES6-R1/8
066-TES6-1/8NPT 1/8NPT 21 20 10
066-TES6-1/4NPT
066-TES8-R1/4 1/4NPT 21 26 14
066-TES8-1/4NPT
6 R1/4 4 28,5 26 14

R1/8 28,5 21 10

1/8NPT 28,5 23 10

1/4NPT 28,5 29 14

8 R1/4 5,6 33 27,5 14

1/4NPT 33 30,5 14

Kulma malli

Tuotekoodi D1 D2 kierre D3 L1≈ L4≈ A/F avainväli

066-WES3-M5 3 M5 2,5 12,5 12,5 6

066-WES4-R1/8 4 R1/8 2,7 21 16 10

066-WES4-R1/4 R1/4 21 25 14

066-WES4-1/8NPT 1/8NPT 21 18 10

066-WES4-1/4NPT 1/4NPT 21 28 14

066-WES6-R1/8 6 R1/8 4 28,5 21 10

066-WES6-R1/4 R1/4 28,5 26 14

066-WES6-R3/8 R3/8 4 28,5 27 17

066-WES6-1/8NPT 1/8NPT 28,5 23 10

066-WES6-1/4NPT 1/4NPT 28,5 29 14

066-WES8-R1/8 8 R1/8 5,6 33 23 14

066-WES8-R1/4 R1/4 33 27,5 14

066-WES8-1/4NPT 1/4NPT 33 30,5 14

066-WES10-R1/4 10 R1/4 7 38 30 14

066-WES10-R3/8 R3/8 38 30 17

066-WES10-1/2NPT 1/2NPT 38 38 22

066-WES12-R3/8 12 R3/8 8,6 40,5 31 17

066-WES12-R1/2 R1/2 40,5 36 22

066-WES19-R3/4 19 R3/4 15 45,5 42,8 27
