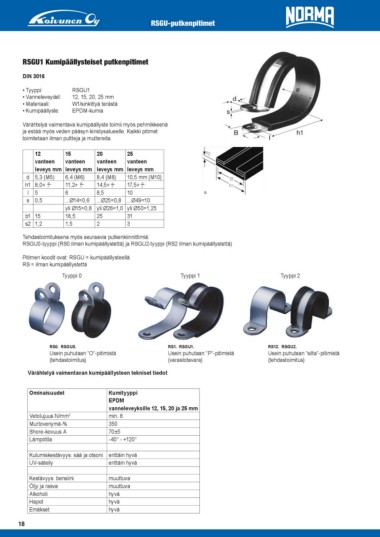

RSGU-putkenpitimet

RSGU1 Kumipäällysteiset putkenpitimet

DIN 3016

• Tyyppi: RSGU1
• Vanneleveydet: 12, 15, 20, 25 mm
• Materiaali: W1/sinkittyä terästä
• Kumipäällyste: EPDM-kumia

Värähtelyä vaimentava kumipäällyste toimii myös pehmikkeenä
ja estää myös veden pääsyn kiristysalueelle. Kaikki pitimet
toimitetaan ilman pultteja ja muttereita.

12 15 20 25

vanteen vanteen vanteen vanteen

leveys mm leveys mm leveys mm leveys mm

d 5,3 (M5) 6,4 (M6) 8,4 (M8) 10,5 mm (M10)

h1 8,0+ Ø 11,2+ Ø 14,5+ Ø 17,5+ Ø
2 2 2 2

I5 6 8,5 10

s 0,5 ...Ø14=0,6 ...Ø25=0,8 ...Ø49=10

yli Ø15=0,8 yli Ø26=1,0 yli Ø50=1,25

b1 15 18,5 25 31

s2 1,2 1,5 2 3

Tehdastoimituksena myös seuraavia putkenkiinnittimiä:
RSGU0-tyyppi (RS0 ilman kumipäällystettä) ja RSGU2-tyyppi (RS2 ilman kumipäällystettä)

Pitimen koodit ovat: RSGU = kumipäällysteellä Tyyppi 1 Tyyppi 2
RS = ilman kumipäällystettä

Tyyppi 0

RS0. RSGU0. RS1. RSGU1. RS12. RSGU2.

Usein puhutaan ”O”-pitimistä Usein puhutaan ”P”-pitimistä Usein puhutaan ”silta”-pitimistä
(tehdastoimitus) (varastotavara) (tehdastoimitus)

Värähtelyä vaimentavan kumipäällysteen tekniset tiedot

Ominaisuudet Kumityyppi
EPDM
Vetolujuus N/mm2 vanneleveyksille 12, 15, 20 ja 25 mm
Murtovenymä-% min. 8
Shore-kovuus A 350
Lämpötila 70±5
-40° - +120°

Kulumiskestävyys: sää ja otsoni erittäin hyvä

UV-säteily erittäin hyvä

Kestävyys: bensiini muuttuva
Öljy ja rasva muuttuva
Alkoholi hyvä
Hapot hyvä
Emäkset hyvä
