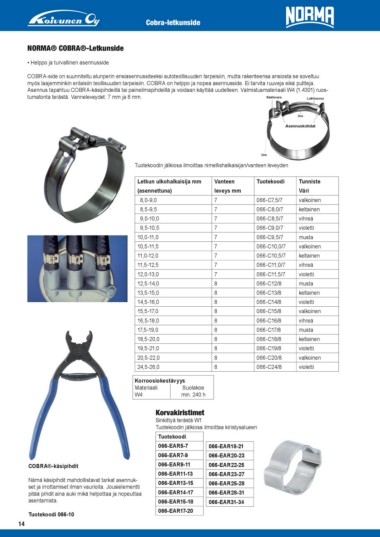

Page 14 - norma_luettelo

Cobra-letkunside

NORMA® COBRA®-Letkunside

• Helppo ja turvallinen asennusside

COBRA-side on suunniteltu alunperin ensiasennussiteeksi autoteollisuuden tarpeisiin, mutta rakenteensa ansiosta se soveltuu
myös laajemminkin erilaisiin teollisuuden tarpeisiin. COBRA on helppo ja nopea asennusside. Ei tarvita ruuveja eikä pultteja.
Asennus tapahtuu COBRA-käsipihdeillä tai paineilmapihdeillä ja voidaan käyttää uudelleen. Valmistusmateriaali W4 (1.4301) ruos-
tumatonta terästä. Vanneleveydet: 7 mm ja 8 mm.

Tuotekoodin jälkiosa ilmoittaa nimellishalkaisijan/vanteen leveyden

Letkun ulkohalkaisija mm Vanteen Tuotekoodi Tunniste
(asennettuna) leveys mm Väri
7 066-C7,5/7 valkoinen
8,0-9,0 7 066-C8,0/7 keltainen
8,5-9,5 7 066-C8,5/7 vihreä
9,0-10,0 7 066-C9,0/7 violetti
9,5-10,5 7 066-C9,5/7 musta
10,0-11,0 7 066-C10,0/7 valkoinen
10,5-11,5 7 066-C10,5/7 keltainen
11,0-12,0 7 066-C11,0/7 vihreä
11,5-12,5 7 066-C11,5/7 violetti
12,0-13,0 8 066-C12/8 musta
12,5-14,0 8 066-C13/8 keltainen
13,5-15,0 8 066-C14/8 violetti
14,5-16,0 8 066-C15/8 valkoinen
15,5-17,0 8 066-C16/8 vihreä
16,5-18,0 8 066-C17/8 musta
17,5-19,0 8 066-C18/8 keltainen
18,5-20,0 8 066-C19/8 violetti
19,5-21,0 8 066-C20/8 valkoinen
20,5-22,0 8 066-C24/8 violetti
24,5-26,0

Korroosiokestävyys
Materiaali Suolakoe

W4 min. 240 h

Korvakiristimet

Sinkittyä terästä W1
Tuotekoodin jälkiosa ilmoittaa kiristysalueen

Tuotekoodi

066-EAR5-7 066-EAR18-21

066-EAR7-9 066-EAR20-23

COBRA®-käsipihdit 066-EAR9-11 066-EAR22-25

Nämä käsipihdit mahdollistavat tarkat asennuk- 066-EAR11-13 066-EAR23-27
set ja irrottamiset ilman vaurioita. Jousielementti
pitää pihdit aina auki mikä helpottaa ja nopeuttaa 066-EAR13-15 066-EAR25-28
asentamista.
066-EAR14-17 066-EAR28-31
Tuotekoodi 066-10
14 066-EAR15-18 066-EAR31-34

066-EAR17-20
