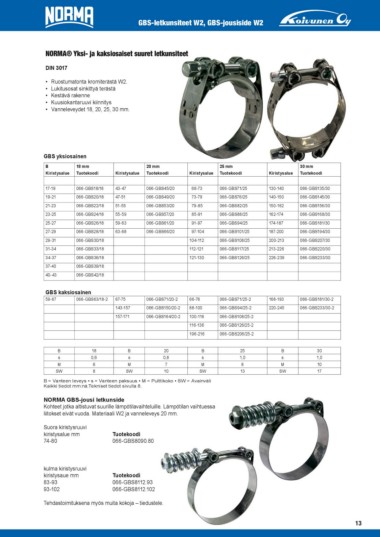

Page 13 - norma_luettelo

GBS-letkunsiteet W2, GBS-jousiside W2

NORMA® Yksi- ja kaksiosaiset suuret letkunsiteet

DIN 3017

• Ruostumatonta kromiterästä W2.
• Lukitusosat sinkittyä terästä
• Kestävä rakenne
• Kuusiokantaruuvi kiinnitys
• Vanneleveydet 18, 20, 25, 30 mm.

GBS yksiosainen 20 mm 25 mm 30 mm
Kiristysalue Tuotekoodi Kiristysalue Tuotekoodi Kiristysalue Tuotekoodi
B 18 mm
Kiristysalue Tuotekoodi

17-19 066-GBS18/18 43-47 066-GBS45/20 68-73 066-GBS71/25 130-140 066-GBS135/30
19-21 066-GBS20/18 47-51 066-GBS49/20 73-79 066-GBS76/25 140-150 066-GBS145/30
21-23 066-GBS22/18 51-55 066-GBS53/20 79-85 066-GBS82/25 150-162 066-GBS156/30
23-25 066-GBS24/18 55-59 066-GBS57/20 85-91 066-GBS88/25 162-174 066-GBS168/30
25-27 066-GBS26/18 59-63 066-GBS61/20 91-97 066-GBS94/25 174-187 066-GBS181/30
27-29 066-GBS28/18 63-68 066-GBS66/20 97-104 066-GBS101/25 187-200 066-GBS194/30
29-31 066-GBS30/18 104-112 066-GBS108/25 200-213 066-GBS207/30
31-34 066-GBS33/18 112-121 066-GBS117/25 213-226 066-GBS220/30
34-37 066-GBS36/18 121-130 066-GBS126/25 226-239 066-GBS233/30
37-40 066-GBS39/18
40-43 066-GBS42/18

GBS kaksiosainen

59-67 066-GBS63/18-2 67-75 066-GBS71/20-2 66-76 066-GBS71/25-2 168-193 066-GBS181/30-2
143-157 066-GBS150/20-2 88-100 066-GBS94/25-2 220-245 066-GBS233/30-2
157-171 066-GBS164/20-2 100-116 066-GBS108/25-2
116-136 066-GBS126/25-2
196-216 066-GBS206/25-2

B 18 B 20 B 25 B 30
s 0,6 s 0,8 s 1,0 s 1,0
M6M 7 M 8 M 10
SW 8 SW 10 SW 13 SW 17

B = Vanteen leveys • s = Vanteen paksuus • M = Pulttikoko • SW = Avainväli
Kaikki tiedot mm:nä.Tekniset tiedot sivulla 8.

NORMA GBS-jousi letkunside
Kohteet jotka altistuvat suurille lämpötilavaihteluille. Lämpötilan vaihtuessa

liitokset eivät vuoda. Materiaali W2 ja vanneleveys 20 mm.

Suora kiristysruuvi

kiristysalue mm Tuotekoodi

74-80 066-GBS8090.80

kulma kiristysruuvi

kiristysaue mm Tuotekoodi

83-93 066-GBS8112.93

93-102 066-GBS8112.102

Tehdastoimituksena myös muita kokoja – tiedustele.

13
