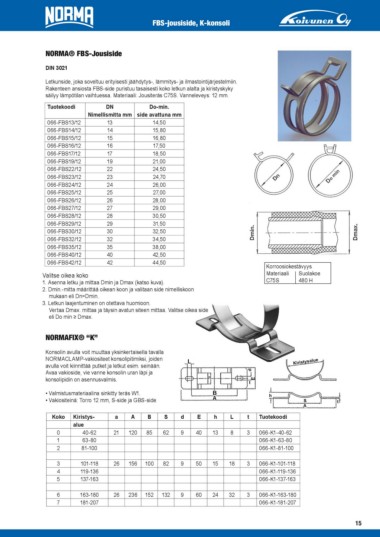

Page 15 - norma_luettelo

FBS-jousiside, K-konsoli

NORMA® FBS-Jousiside

DIN 3021

Letkunside, joka soveltuu erityisesti jäähdytys-, lämmitys- ja ilmastointijärjestelmiin.
Rakenteen ansiosta FBS-side puristuu tasaisesti koko letkun alalta ja kiristyskyky
säilyy lämpötilan vaihtuessa. Materiaali: Jousiteräs C75S. Vanneleveys: 12 mm.

Tuotekoodi DN Do-min. Korroosiokestävyys
Nimellismitta mm side avattuna mm
066-FBS13/12
066-FBS14/12 13 14,50
066-FBS15/12 14 15,80
066-FBS16/12 15 16,80
066-FBS17/12 16 17,50
066-FBS19/12 17 18,50
066-FBS22/12 19 21,00
066-FBS23/12 22 24,50
066-FBS24/12 23 24,70
066-FBS25/12 24 26,00
066-FBS26/12 25 27,00
066-FBS27/12 26 28,00
066-FBS28/12 27 29,00
066-FBS29/12 28 30,50
066-FBS30/12 29 31,50
066-FBS32/12 30 32,50
066-FBS35/12 32 34,50
066-FBS40/12 35 38,00
066-FBS42/12 40 42,50
42 44,50

Valitse oikea koko Materiaali Suolakoe
1. Asenna letku ja mittaa Dmin ja Dmax (katso kuva).
2. Dmin.-mitta määrittää oikean koon ja valitaan side nimelliskoon C75S 480 H
mukaan eli Dn=Dmin.
3. Letkun laajentuminen on otettava huomioon.
Vertaa Dmax. mittaa ja täysin avatun siteen mittaa. Valitse oikea side
eli Do min ­­≥­­ Dmax.

NORMAFIX® “K”

Konsolin avulla voit muuttaa yksinkertaisella tavalla
NORMACLAMP-vakiositeet konsolipitimiksi, joiden
avulla voit kiinnittää putket ja letkut esim. seinään.
Avaa vakioside, vie vanne konsolin uran läpi ja
konsolipidin on asennusvalmis.

• Valmistusmateriaalina sinkitty teräs W1.
• Vakiositeinä: Torro 12 mm, S-side ja GBS-side

Koko Kiristys- a ABS d Eh L t Tuotekoodi
alue 21 120 85 62 9 40 13 8
0 3 066-K1-40-62
1 40-62 066-K1-63-80
2 63-80 066-K1-81-100
81-100
3 066-K1-101-118
3 101-118 26 156 100 82 9 50 15 18 066-K1-119-136
4 119-136 066-K1-137-163
5 137-163
3 066-K1-163-180
6 163-180 26 236 152 132 9 60 24 32 066-K1-181-207
7 181-207
