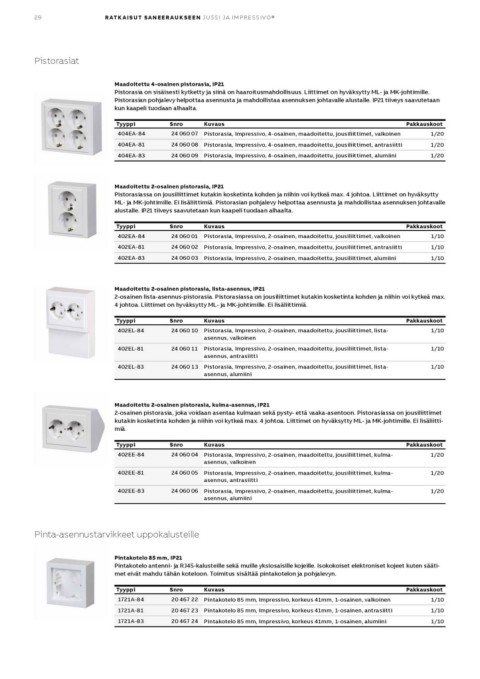

Page 32 - ABB_Ratkaisut-saneeraukseen_2019

29 R ATK AISUT SANEER AUKSEEN JUSSI JA IMPRESSIVO®

Pistorasiat

Maadoitettu 4-osainen pistorasia, IP21
Pistorasia on sisäisesti kytketty ja siinä on haaroitusmahdollisuus. Liittimet on hyväksytty ML- ja MK-johtimille.
Pistorasian pohjalevy helpottaa asennusta ja mahdollistaa asennuksen johtavalle alustalle. IP21 tiiveys saavutetaan
kun kaapeli tuodaan alhaalta.

Tyyppi Snro Kuvaus Pakkauskoot
404EA-84
404EA-81 24 060 07 Pistorasia, Impressivo, 4-osainen, maadoitettu, jousiliittimet, valkoinen 1/20
404EA-83
24 060 08 Pistorasia, Impressivo, 4-osainen, maadoitettu, jousiliittimet, antrasiitti 1/20

24 060 09 Pistorasia, Impressivo, 4-osainen, maadoitettu, jousiliittimet, alumiini 1/20

Maadoitettu 2-osainen pistorasia, IP21
Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa. Liittimet on hyväksytty
ML- ja MK-johtimille. Ei lisäliittimiä. Pistorasian pohjalevy helpottaa asennusta ja mahdollistaa asennuksen johtavalle
alustalle. IP21 tiiveys saavutetaan kun kaapeli tuodaan alhaalta.

Tyyppi Snro Kuvaus Pakkauskoot
402EA-84
402EA-81 24 060 01 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, valkoinen 1/10
402EA-83
24 060 02 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, antrasiitti 1/10

24 060 03 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, alumiini 1/10

Maadoitettu 2-osainen pistorasia, lista-asennus, IP21
2-osainen lista-asennus-pistorasia. Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max.
4 johtoa. Liittimet on hyväksytty ML- ja MK-johtimille. Ei lisäliittimiä.

Tyyppi Snro Kuvaus Pakkauskoot
402EL-84 24 060 10 1/10
Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, lista-
402EL-81 asennus, valkoinen 1/10

402EL-83 24 060 11 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, lista- 1/10
asennus, antrasiitti

24 060 13 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, lista-
asennus, alumiini

Maadoitettu 2-osainen pistorasia, kulma-asennus, IP21
2-osainen pistorasia, joka voidaan asentaa kulmaan sekä pysty- että vaaka-asentoon. Pistorasiassa on jousiliittimet
kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa. Liittimet on hyväksytty ML- ja MK-johtimille. Ei lisäliitti-
miä.

Tyyppi Snro Kuvaus Pakkauskoot
402EE-84 1/20
24 060 04 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, kulma-
402EE-81 asennus, valkoinen 1/20

402EE-83 24 060 05 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, kulma- 1/20
asennus, antrasiitti

24 060 06 Pistorasia, Impressivo, 2-osainen, maadoitettu, jousiliittimet, kulma-
asennus, alumiini

Pinta-asennustarvikkeet uppokalusteille

Pintakotelo 85 mm, IP21
Pintakotelo antenni- ja RJ45-kalusteille sekä muille yksiosaisille kojeille. Isokokoiset elektroniset kojeet kuten sääti-
met eivät mahdu tähän koteloon. Toimitus sisältää pintakotelon ja pohjalevyn.

Tyyppi Snro Kuvaus Pakkauskoot
1721A-84 1/10
1721A-81 20 467 22 Pintakotelo 85 mm, Impressivo, korkeus 41mm, 1-osainen, valkoinen 1/10
1721A-83 1/10
20 467 23 Pintakotelo 85 mm, Impressivo, korkeus 41mm, 1-osainen, antrasiitti

20 467 24 Pintakotelo 85 mm, Impressivo, korkeus 41mm, 1-osainen, alumiini
