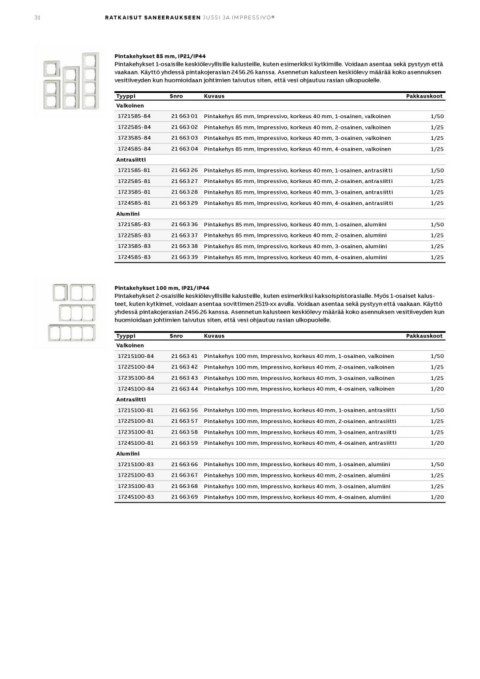

31 R ATK AISUT SANEER AUKSEEN JUSSI JA IMPRESSIVO®

Pintakehykset 85 mm, IP21/IP44
Pintakehykset 1-osaisille keskiölevyllisille kalusteille, kuten esimerkiksi kytkimille. Voidaan asentaa sekä pystyyn että
vaakaan. Käyttö yhdessä pintakojerasian 2456.26 kanssa. Asennetun kalusteen keskiölevy määrää koko asennuksen
vesitiiveyden kun huomioidaan johtimien taivutus siten, että vesi ohjautuu rasian ulkopuolelle.

Tyyppi Snro Kuvaus Pakkauskoot
Valkoinen
1721S85-84 21 663 01 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 1-osainen, valkoinen 1/50
1722S85-84 21 663 02 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 2-osainen, valkoinen 1/25
1723S85-84 21 663 03 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 3-osainen, valkoinen 1/25
1724S85-84 21 663 04 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 4-osainen, valkoinen 1/25
Antrasiitti
1721S85-81 21 663 26 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 1-osainen, antrasiitti 1/50
1722S85-81 21 663 27 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 2-osainen, antrasiitti 1/25
1723S85-81 21 663 28 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 3-osainen, antrasiitti 1/25
1724S85-81 21 663 29 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 4-osainen, antrasiitti 1/25
Alumiini
1721S85-83 21 663 36 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 1-osainen, alumiini 1/50
1722S85-83 21 663 37 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 2-osainen, alumiini 1/25
1723S85-83 21 663 38 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 3-osainen, alumiini 1/25
1724S85-83 21 663 39 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 4-osainen, alumiini 1/25

Pintakehykset 100 mm, IP21/IP44
Pintakehykset 2-osaisille keskiölevyllisille kalusteille, kuten esimerkiksi kaksoispistorasialle. Myös 1-osaiset kalus-
teet, kuten kytkimet, voidaan asentaa sovittimen 2519-xx avulla. Voidaan asentaa sekä pystyyn että vaakaan. Käyttö
yhdessä pintakojerasian 2456.26 kanssa. Asennetun kalusteen keskiölevy määrää koko asennuksen vesitiiveyden kun
huomioidaan johtimien taivutus siten, että vesi ohjautuu rasian ulkopuolelle.

Tyyppi Snro Kuvaus Pakkauskoot
Valkoinen
1721S100-84 21 663 41 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 1-osainen, valkoinen 1/50
1722S100-84 21 663 42 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 2-osainen, valkoinen 1/25
1723S100-84 21 663 43 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 3-osainen, valkoinen 1/25
1724S100-84 21 663 44 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 4-osainen, valkoinen 1/20
Antrasiitti
1721S100-81 21 663 56 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 1-osainen, antrasiitti 1/50
1722S100-81 21 663 57 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 2-osainen, antrasiitti 1/25
1723S100-81 21 663 58 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 3-osainen, antrasiitti 1/25
1724S100-81 21 663 59 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 4-osainen, antrasiitti 1/20
Alumiini
1721S100-83 21 663 66 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 1-osainen, alumiini 1/50
1722S100-83 21 663 67 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 2-osainen, alumiini 1/25
1723S100-83 21 663 68 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 3-osainen, alumiini 1/25
1724S100-83 21 663 69 Pintakehys 100 mm, Impressivo, korkeus 40 mm, 4-osainen, alumiini 1/20
