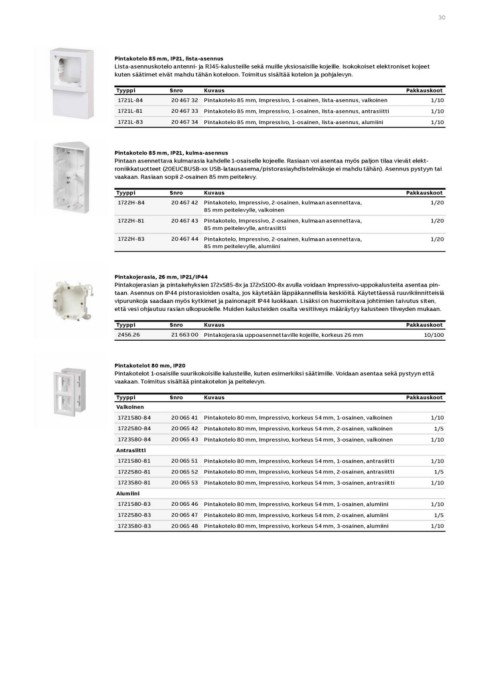

30
Pintakotelo 85 mm, IP21, lista-asennus
Lista-asennuskotelo antenni- ja RJ45-kalusteille sekä muille yksiosaisille kojeille. Isokokoiset elektroniset kojeet
kuten säätimet eivät mahdu tähän koteloon. Toimitus sisältää kotelon ja pohjalevyn.
Tyyppi Snro Kuvaus Pakkauskoot
1721L-84 1/10
1721L-81 20 467 32 Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, valkoinen 1/10
1721L-83 1/10
20 467 33 Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, antrasiitti
20 467 34 Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, alumiini
Pintakotelo 85 mm, IP21, kulma-asennus
Pintaan asennettava kulmarasia kahdelle 1-osaiselle kojeelle. Rasiaan voi asentaa myös paljon tilaa vievät elekt-
roniikkatuotteet (20EUCBUSB-xx USB-latausasema/pistorasiayhdistelmäkoje ei mahdu tähän). Asennus pystyyn tai
vaakaan. Rasiaan sopii 2-osainen 85 mm peitelevy.
Tyyppi Snro Kuvaus Pakkauskoot
1722H-84 20 467 42 1/20
Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava,
1722H-81 85 mm peitelevylle, valkoinen 1/20
1722H-83 20 467 43 Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava, 1/20
85 mm peitelevylle, antrasiitti
20 467 44 Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava,
85 mm peitelevylle, alumiini
Pintakojerasia, 26 mm, IP21/IP44
Pintakojerasian ja pintakehyksien 172xS85-8x ja 172xS100-8x avulla voidaan Impressivo-uppokalusteita asentaa pin-
taan. Asennus on IP44 pistorasioiden osalta, jos käytetään läppäkannellisia keskiöitä. Käytettäessä ruuvikiinnitteisiä
vipurunkoja saadaan myös kytkimet ja painonapit IP44 luokkaan. Lisäksi on huomioitava johtimien taivutus siten,
että vesi ohjautuu rasian ulkopuolelle. Muiden kalusteiden osalta vesitiiveys määräytyy kalusteen tiiveyden mukaan.
Tyyppi Snro Kuvaus Pakkauskoot
2456.26 10/100
21 663 00 Pintakojerasia uppoasennettaville kojeille, korkeus 26 mm
Pintakotelot 80 mm, IP20
Pintakotelot 1-osaisille suurikokoisille kalusteille, kuten esimerkiksi säätimille. Voidaan asentaa sekä pystyyn että
vaakaan. Toimitus sisältää pintakotelon ja peitelevyn.
Tyyppi Snro Kuvaus Pakkauskoot
Valkoinen
1721S80-84 20 065 41 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 1-osainen, valkoinen 1/10
1722S80-84 20 065 42 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 2-osainen, valkoinen 1/5
1723S80-84 20 065 43 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 3-osainen, valkoinen
Antrasiitti 1/10
1721S80-81
1722S80-81 20 065 51 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 1-osainen, antrasiitti 1/10
1723S80-81 20 065 52 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 2-osainen, antrasiitti 1/5
Alumiini 20 065 53 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 3-osainen, antrasiitti
1721S80-83 1/10
1722S80-83
1723S80-83 20 065 46 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 1-osainen, alumiini 1/10
20 065 47 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 2-osainen, alumiini 1/5
20 065 48 Pintakotelo 80 mm, Impressivo, korkeus 54 mm, 3-osainen, alumiini
1/10
