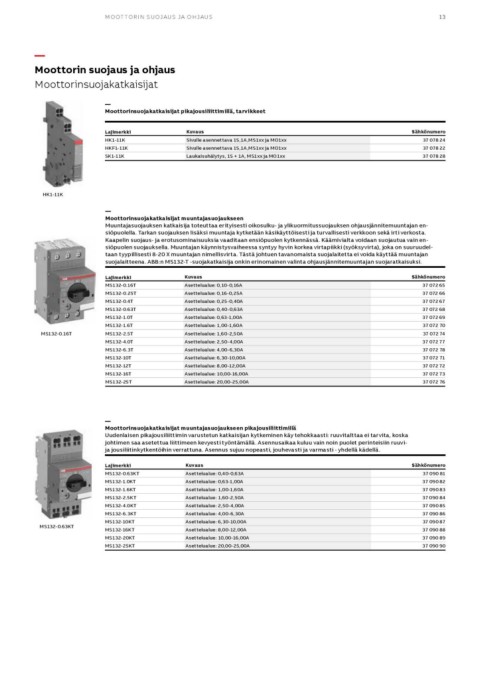

Page 13 - ABB_Teollisuusvalikoima_Pienjannitetuotteet

MOOTTORIN SUOJAUS JA OHJAUS 13

— Sähkönumero
Moottorin suojaus ja ohjaus 37 078 24
Moottorinsuojakatkaisijat 37 078 22
37 078 28
—
Moottorinsuojakatkaisijat pikajousiliittimillä, tarvikkeet

Lajimerkki Kuvaus
HK1-11K Sivulle asennettava 1S,1A,MS1xx ja MO1xx
HKF1-11K Sivulle asennettava 1S,1A,MS1xx ja MO1xx
SK1-11K Laukaisuhälytys, 1S + 1A, MS1xx ja MO1xx

HK1-11K —
MS132-0.16T Moottorinsuojakatkaisijat muuntajasuojaukseen
Muuntajasuojauksen katkaisija toteuttaa erityisesti oikosulku- ja ylikuormitussuojauksen ohjausjännitemuuntajan en-
siöpuolella. Tarkan suojauksen lisäksi muuntaja kytketään käsikäyttöisesti ja turvallisesti verkkoon sekä irti verkosta.
Kaapelin suojaus- ja erotusominaisuuksia vaaditaan ensiöpuolen kytkennässä. Käämivialta voidaan suojautua vain en-
siöpuolen suojauksella. Muuntajan käynnistysvaiheessa syntyy hyvin korkea virtapiikki (syöksyvirta), joka on suuruudel-
taan tyypillisesti 8-20 X muuntajan nimellisvirta. Tästä johtuen tavanomaista suojalaitetta ei voida käyttää muuntajan
suojalaitteena. ABB:n MS132-T -suojakatkaisija onkin erinomainen valinta ohjausjännitemuuntajan suojaratkaisuksi.

Lajimerkki Kuvaus Sähkönumero
MS132-0.16T Asettelualue: 0,10-0,16A 37 072 65
MS132-0.25T Asettelualue: 0,16-0,25A 37 072 66
MS132-0.4T Asettelualue: 0,25-0,40A 37 072 67
MS132-0.63T Asettelualue: 0,40-0,63A 37 072 68
MS132-1.0T Asettelualue: 0,63-1,00A 37 072 69
MS132-1.6T Asettelualue: 1,00-1,60A 37 072 70
MS132-2.5T Asettelualue: 1,60-2,50A 37 072 74
MS132-4.0T Asettelualue: 2,50-4,00A 37 072 77
MS132-6.3T Asettelualue: 4,00-6,30A 37 072 78
MS132-10T Asettelualue: 6,30-10,00A 37 072 71
MS132-12T Asettelualue: 8,00-12,00A 37 072 72
MS132-16T Asettelualue: 10,00-16,00A 37 072 73
MS132-25T Asettelualue: 20,00-25,00A 37 072 76

—
Moottorinsuojakatkaisijat muuntajasuojaukseen pikajousiliittimillä
Uudenlaisen pikajousiliittimin varustetun katkaisijan kytkeminen käy tehokkaasti: ruuvitalttaa ei tarvita, koska

johtimen saa asetettua liittimeen kevyesti työntämällä. Asennusaikaa kuluu vain noin puolet perinteisiin ruuvi-

ja jousiliitinkytkentöihin verrattuna. Asennus sujuu nopeasti, jouhevasti ja varmasti - yhdellä kädellä.

MS132-0.63KT Lajimerkki Kuvaus Sähkönumero
MS132-0.63KT Asettelualue: 0,40-0,63A 37 090 81
MS132-1.0KT Asettelualue: 0,63-1,00A 37 090 82
MS132-1.6KT Asettelualue: 1,00-1,60A 37 090 83
MS132-2.5KT Asettelualue: 1,60-2,50A 37 090 84
MS132-4.0KT Asettelualue: 2,50-4,00A 37 090 85
MS132-6.3KT Asettelualue: 4,00-6,30A 37 090 86
MS132-10KT Asettelualue: 6,30-10,00A 37 090 87
MS132-16KT Asettelualue: 8,00-12,00A 37 090 88
MS132-20KT Asettelualue: 10,00-16,00A 37 090 89
MS132-25KT Asettelualue: 20,00-25,00A 37 090 90
