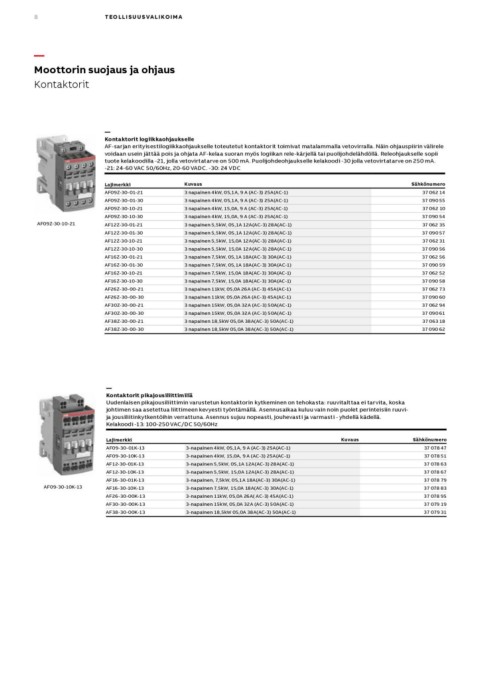

8 TEOLLISUUSVALIKOIMA

—
Moottorin suojaus ja ohjaus
Kontaktorit

                —
                Kontaktorit logiikkaohjaukselle
                AF-sarjan erityisestilogiikkaohjaukselle toteutetut kontaktorit toimivat matalammalla vetovirralla. Näin ohjauspiirin välirele

                voidaan usein jättää pois ja ohjata AF-kelaa suoran myös logiikan rele-kärjellä tai puolijohdelähdöllä. Releohjaukselle sopii

                tuote kelakoodilla -21, jolla vetovirtatarve on 500 mA. Puolijohdeohjaukselle kelakoodi -30 jolla vetovirtatarve on 250 mA.

                -21: 24-60 VAC 50/60Hz, 20-60 VADC. -30: 24 VDC

AF09Z-30-10-21  Lajimerkki      Kuvaus                                                                                           Sähkönumero
                AF09Z-30-01-21  3 napainen 4kW, 0S,1A, 9 A (AC-3) 25A(AC-1)                                                            37 062 14
                AF09Z-30-01-30  3 napainen 4kW, 0S,1A, 9 A (AC-3) 25A(AC-1)                                                            37 090 55
                AF09Z-30-10-21  3 napainen 4kW, 1S,0A, 9 A (AC-3) 25A(AC-1)                                                            37 062 10
                AF09Z-30-10-30  3 napainen 4kW, 1S,0A, 9 A (AC-3) 25A(AC-1)                                                            37 090 54
                AF12Z-30-01-21  3 napainen 5,5kW, 0S,1A 12A(AC-3) 28A(AC-1)                                                            37 062 35
                AF12Z-30-01-30  3 napainen 5,5kW, 0S,1A 12A(AC-3) 28A(AC-1)                                                            37 090 57
                AF12Z-30-10-21  3 napainen 5,5kW, 1S,0A 12A(AC-3) 28A(AC-1)                                                            37 062 31
                AF12Z-30-10-30  3 napainen 5,5kW, 1S,0A 12A(AC-3) 28A(AC-1)                                                            37 090 56
                AF16Z-30-01-21  3 napainen 7,5kW, 0S,1A 18A(AC-3) 30A(AC-1)                                                            37 062 56
                AF16Z-30-01-30  3 napainen 7,5kW, 0S,1A 18A(AC-3) 30A(AC-1)                                                            37 090 59
                AF16Z-30-10-21  3 napainen 7,5kW, 1S,0A 18A(AC-3) 30A(AC-1)                                                            37 062 52
                AF16Z-30-10-30  3 napainen 7,5kW, 1S,0A 18A(AC-3) 30A(AC-1)                                                            37 090 58
                AF26Z-30-00-21  3 napainen 11kW, 0S,0A 26A (AC-3) 45A(AC-1)                                                            37 062 73
                AF26Z-30-00-30  3 napainen 11kW, 0S,0A 26A (AC-3) 45A(AC-1)                                                            37 090 60
                AF30Z-30-00-21  3 napainen 15kW, 0S,0A 32A (AC-3) 50A(AC-1)                                                            37 062 94
                AF30Z-30-00-30  3 napainen 15kW, 0S,0A 32A (AC-3) 50A(AC-1)                                                            37 090 61
                AF38Z-30-00-21  3 napainen 18,5kW 0S,0A 38A(AC-3) 50A(AC-1)                                                            37 063 18
                AF38Z-30-00-30  3 napainen 18,5kW 0S,0A 38A(AC-3) 50A(AC-1)                                                            37 090 62

                —
                Kontaktorit pikajousiliittimillä
                Uudenlaisen pikajousiliittimin varustetun kontaktorin kytkeminen on tehokasta: ruuvitalttaa ei tarvita, koska

                johtimen saa asetettua liittimeen kevyesti työntämällä. Asennusaikaa kuluu vain noin puolet perinteisiin ruuvi-

                ja jousiliitinkytkentöihin verrattuna. Asennus sujuu nopeasti, jouhevasti ja varmasti - yhdellä kädellä.

                Kelakoodi -13: 100-250 VAC/DC 50/60Hz

                Lajimerkki                                                    Kuvaus                                             Sähkönumero
                AF09-30-01K-13                                                                                                         37 078 47
AF09-30-10K-13  AF09-30-10K-13  3-napainen 4kW, 0S,1A, 9 A (AC-3) 25A(AC-1)                                                            37 078 51
                AF12-30-01K-13  3-napainen 4kW, 1S,0A, 9 A (AC-3) 25A(AC-1)                                                            37 078 63
                AF12-30-10K-13  3-napainen 5,5kW, 0S,1A 12A(AC-3) 28A(AC-1)                                                            37 078 67
                AF16-30-01K-13  3-napainen 5,5kW, 1S,0A 12A(AC-3) 28A(AC-1)                                                            37 078 79
                AF16-30-10K-13  3-napainen, 7,5kW, 0S,1A 18A(AC-3) 30A(AC-1)                                                           37 078 83
                AF26-30-00K-13  3-napainen 7,5kW, 1S,0A 18A(AC-3) 30A(AC-1)                                                            37 078 95
                AF30-30-00K-13  3-napainen 11kW, 0S,0A 26A( AC-3) 45A(AC-1)                                                            37 079 19
                AF38-30-00K-13  3-napainen 15kW, 0S,0A 32A (AC-3) 50A(AC-1)                                                            37 079 31
                                3-napainen 18,5kW 0S,0A 38A(AC-3) 50A(AC-1)
