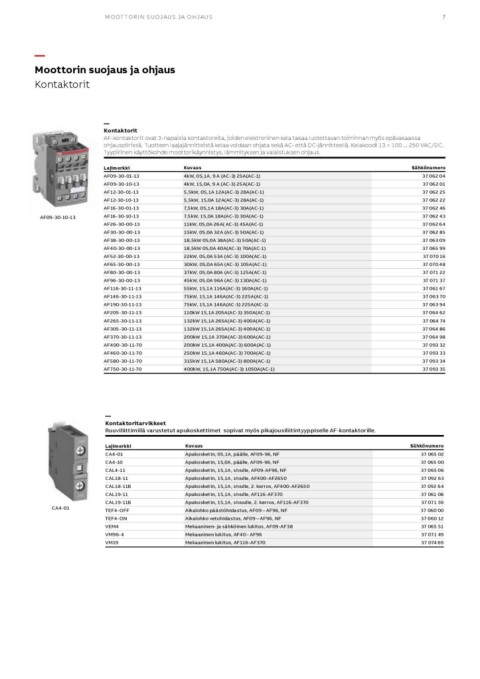

Page 7 - ABB_Teollisuusvalikoima_Pienjannitetuotteet
P. 7
MOOTTORIN SUOJAUS JA OHJAUS 7
—
Moottorin suojaus ja ohjaus
Kontaktorit
—
Kontaktorit
AF-kontaktorit ovat 3-napaisia kontaktoreita, joiden elektroninen kela takaa luotettavan toiminnan myös epävakaassa
ohjauspiirissä. Tuotteen laajajännitteistä kelaa voidaan ohjata sekä AC- että DC-jännitteellä. Kelakoodi 13 = 100 ... 250 VAC/DC.
Tyypillinen käyttökohde moottorikäynnistys, lämmityksen ja valaistuksen ohjaus.
AF09-30-10-13 Lajimerkki Kuvaus Sähkönumero
AF09-30-01-13 4kW, 0S,1A, 9 A (AC-3) 25A(AC-1) 37 062 04
AF09-30-10-13 4kW, 1S,0A, 9 A (AC-3) 25A(AC-1) 37 062 01
AF12-30-01-13 5,5kW, 0S,1A 12A(AC-3) 28A(AC-1) 37 062 25
AF12-30-10-13 5,5kW, 1S,0A 12A(AC-3) 28A(AC-1) 37 062 22
AF16-30-01-13 7,5kW, 0S,1A 18A(AC-3) 30A(AC-1) 37 062 46
AF16-30-10-13 7,5kW, 1S,0A 18A(AC-3) 30A(AC-1) 37 062 43
AF26-30-00-13 11kW, 0S,0A 26A( AC-3) 45A(AC-1) 37 062 64
AF30-30-00-13 15kW, 0S,0A 32A (AC-3) 50A(AC-1) 37 062 85
AF38-30-00-13 18,5kW 0S,0A 38A(AC-3) 50A(AC-1) 37 063 09
AF40-30-00-13 18,5kW 0S,0A 40A(AC-3) 70A(AC-1) 37 065 99
AF52-30-00-13 22kW, 0S,0A 53A (AC-3) 100A(AC-1) 37 070 16
AF65-30-00-13 30kW, 0S,0A 65A (AC-3) 105A(AC-1) 37 070 48
AF80-30-00-13 37kW, 0S,0A 80A (AC-3) 125A(AC-1) 37 071 22
AF96-30-00-13 45kW, 0S,0A 96A (AC-3) 130A(AC-1) 37 071 37
AF116-30-11-13 55kW, 1S,1A 116A(AC-3) 160A(AC-1) 37 061 67
AF146-30-11-13 75kW, 1S,1A 146A(AC-3) 225A(AC-1) 37 063 70
AF190-30-11-13 75kW, 1S,1A 146A(AC-3) 225A(AC-1) 37 063 94
AF205-30-11-13 110kW 1S,1A 205A(AC-3) 350A(AC-1) 37 064 62
AF265-30-11-13 132kW 1S,1A 265A(AC-3) 400A(AC-1) 37 064 74
AF305-30-11-13 132kW 1S,1A 265A(AC-3) 400A(AC-1) 37 064 86
AF370-30-11-13 200kW 1S,1A 370A(AC-3) 600A(AC-1) 37 064 98
AF400-30-11-70 200kW 1S,1A 400A(AC-3) 600A(AC-1) 37 093 32
AF460-30-11-70 250kW 1S,1A 460A(AC-3) 700A(AC-1) 37 093 33
AF580-30-11-70 315kW 1S,1A 580A(AC-3) 800A(AC-1) 37 093 34
AF750-30-11-70 400kW, 1S,1A 750A(AC-3) 1050A(AC-1) 37 093 35
—
Kontaktoritarvikkeet
Ruuviliittimillä varustetut apukoskettimet sopivat myös pikajousiliitintyyppiselle AF-kontaktorille.
CA4-01 Lajimerkki Kuvaus Sähkönumero
CA4-01 Apukosketin, 0S,1A, päälle, AF09-96, NF 37 065 02
CA4-10 Apukosketin, 1S,0A, päälle, AF09-96, NF 37 065 00
CAL4-11 Apukosketin, 1S,1A, sivulle, AF09-AF96, NF 37 065 06
CAL18-11 Apukosketin, 1S,1A, sivulle, AF400-AF2650 37 092 63
CAL18-11B Apukosketin, 1S,1A, sivulle, 2. kerros, AF400-AF2650 37 092 64
CAL19-11 Apukosketin, 1S,1A, sivulle, AF116-AF370 37 061 08
CAL19-11B Apukosketin, 1S,1A, sivuulle, 2. kerros, AF116-AF370 37 071 59
TEF4-OFF Aikalohko päästöhidastus, AF09 – AF96, NF 37 060 00
TEF4-ON Aikalohko vetohidastus, AF09 – AF96, NF 37 060 12
VEM4 Mekaaninen- ja sähköinen lukitus, AF09-AF38 37 065 51
VM96-4 Mekaaninen lukitus, AF40 - AF96 37 071 49
VM19 Mekaaninen lukitus, AF116-AF370 37 074 69
