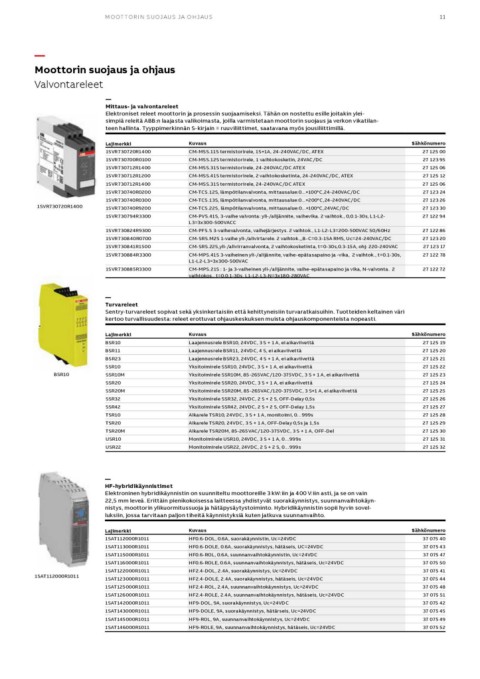

MOOTTORIN SUOJAUS JA OHJAUS 11

—
Moottorin suojaus ja ohjaus

Valvontareleet

—
Mittaus- ja valvontareleet
Elektroniset releet moottorin ja prosessin suojaamiseksi. Tähän on nostettu esille joitakin ylei-
simpiä releitä ABB:n laajasta valikoimasta, joilla varmistetaan moottorin suojaus ja verkon vikatilan-
teen hallinta. Tyyppimerkinnän S-kirjain = ruuviliittimet, saatavana myös jousiliittimillä.

1SVR730720R1400 Lajimerkki Kuvaus Sähkönumero
1SVR730720R1400 27 125 00
1SVR730700R0100 CM-MSS.11S termistorirele, 1S+1A, 24-240VAC/DC, ATEX 27 123 95
1SVR730712R1400 CM-MSS.12S termistorirele, 1 vaihtokosketin, 24VAC/DC 27 125 06
1SVR730712R1200 CM-MSS.31S termistorirele, 24-240VAC/DC ATEX 27 125 12
1SVR730712R1400 CM-MSS.41S termistorirele, 2 vaihtokosketinta, 24-240VAC/DC, ATEX 27 125 06
1SVR730740R0200 CM-MSS.31S termistorirele, 24-240VAC/DC ATEX 27 123 24
1SVR730740R0300 CM-TCS.12S, lämpötilanvalvonta, mittausalue:0...+100°C,24-240VAC/DC 27 123 26
1SVR730740R9200 CM-TCS.13S, lämpötilanvalvonta, mittausalue:0...+200°C,24-240VAC/DC 27 123 30
1SVR730794R3300 CM-TCS.22S, lämpötilanvalvonta, mittausalue:0...+100°C,24VAC/DC 27 122 94
CM-PVS.41S, 3-vaihe valvonta: yli-/alijännite, vaihevika. 2 vaihtok., 0,0.1-30s, L1-L2-
1SVR730824R9300 L3=3x300-500VACC 27 122 86
1SVR730840R0700 CM-PFS.S 3-vaihevalvonta, vaihejärjestys. 2 vaihtok., L1-L2-L3=200-500VAC 50/60Hz 27 123 20
1SVR730841R1500 CM-SRS.M2S 1-vaihe yli-/alivirtarele. 2 vaihtok.,,B-C=0.3-15A RMS, Uc=24-240VAC/DC 27 123 17
1SVR730884R3300 CM-SRS.22S,yli-/alivirranvalvonta, 2 vaihtokosketinta, t=0-30s,0.3-15A, ohj: 220-240VAC 27 122 78
CM-MPS.41S 3-vaiheinen yli-/alijännite, vaihe-epätasapaino ja -vika, 2 vaihtok., t=0.1-30s,
1SVR730885R3300 L1-L2-L3=3x300-500VAC 27 122 72
CM-MPS.21S : 1- ja 3-vaiheinen yli-/alijännite, vaihe-epätasapaino ja vika, N-valvonta. 2
vaihtokos., t=0,0.1-30s, L1-L2-L3-N=3x180-280VAC

—
Turvareleet
Sentry-turvareleet sopivat sekä yksinkertaisiin että kehittyneisiin turvaratkaisuihin. Tuotteiden keltainen väri

kertoo turvallisuudesta: releet erottuvat ohjauskeskuksen muista ohjauskomponenteista nopeasti.

BSR10 Lajimerkki Kuvaus Sähkönumero
BSR10 Laajennusrele BSR10, 24VDC, 3 S + 1 A, ei aikaviivettä 27 125 19
BSR11 Laajennusrele BSR11, 24VDC, 4 S, ei aikaviivettä 27 125 20
BSR23 Laajennusrele BSR23, 24VDC, 4 S + 1 A, ei aikaviivettä 27 125 21
SSR10 Yksitoimirele SSR10, 24VDC, 3 S + 1 A, ei aikaviivettä 27 125 22
SSR10M Yksitoimirele SSR10M, 85-265VAC/120-375VDC, 3 S + 1 A, ei aikaviivettä 27 125 23
SSR20 Yksitoimirele SSR20, 24VDC, 3 S + 1 A, ei aikaviivettä 27 125 24
SSR20M Yksitoimirele SSR20M, 85-265VAC/120-375VDC, 3 S+1 A, ei aikaviivettä 27 125 25
SSR32 Yksitoimirele SSR32, 24VDC, 2 S + 2 S, OFF-Delay 0,5s 27 125 26
SSR42 Yksitoimirele SSR42, 24VDC, 2 S + 2 S, OFF-Delay 1,5s 27 125 27
TSR10 Aikarele TSR10, 24VDC, 3 S + 1 A, monitoimi, 0…999s 27 125 28
TSR20 Aikarele TSR20, 24VDC, 3 S + 1 A, OFF-Delay 0,5s ja 1,5s 27 125 29
TSR20M Aikarele TSR20M, 85-265VAC/120-375VDC, 3 S + 1 A, OFF-Del 27 125 30
USR10 Monitoimirele USR10, 24VDC, 3 S + 1 A, 0…999s 27 125 31
USR22 Monitoimirele USR22, 24VDC, 2 S + 2 S, 0…999s 27 125 32

—
HF-hybridikäynnistimet
Elektroninen hybridikäynnistin on suunniteltu moottoreille 3 kW:iin ja 400 V:iin asti, ja se on vain

22,5 mm leveä. Erittäin pienikokoisessa laitteessa yhdistyvät suorakäynnistys, suunnanvaihtokäyn-

nistys, moottorin ylikuormitussuoja ja hätäpysäytystoiminto. Hybridikäynnistin sopii hyvin sovel-

luksiin, jossa tarvitaan paljon tiheitä käynnistyksiä kuten jatkuva suunnanvaihto.

1SAT112000R1011 Lajimerkki Kuvaus Sähkönumero
1SAT112000R1011 HF0.6-DOL, 0.6A, suorakäynnistin, Uc=24VDC 37 075 40
1SAT113000R1011 HF0.6-DOLE, 0.6A, suorakäynnistys, hätäseis, UC=24VDC 37 075 43
1SAT115000R1011 HF0.6-ROL, 0.6A, suunnanvaihtokäynnistin, Uc=24VDC 37 075 47
1SAT116000R1011 HF0.6-ROLE, 0.6A, suunnanvaihtokäynnistys, hätäseis, Uc=24VDC 37 075 50
1SAT122000R1011 HF2.4-DOL, 2.4A, suorakäynnistys, Uc=24VDC 37 075 41
1SAT123000R1011 HF2.4-DOLE, 2.4A, suorakäynnistys, hätäseis, Uc=24VDC 37 075 44
1SAT125000R1011 HF2.4-ROL, 2.4A, suunnanvaihtokäynnistys, Uc=24VDC 37 075 48
1SAT126000R1011 HF2.4-ROLE, 2.4A, suunnanvaihtokäynnistys, hätäseis, Uc=24VDC 37 075 51
1SAT142000R1011 HF9-DOL, 9A, suorakäynnistys, Uc=24VDC 37 075 42
1SAT143000R1011 HF9-DOLE, 9A, suorakäynnistys, hätärseis, Uc=24VDC 37 075 45
1SAT145000R1011 HF9-ROL, 9A, suunnanvaihtokäynnistys, Uc=24VDC 37 075 49
1SAT146000R1011 HF9-ROLE, 9A, suunnanvaihtokäynnistys, hätäseis, Uc=24VDC 37 075 52
