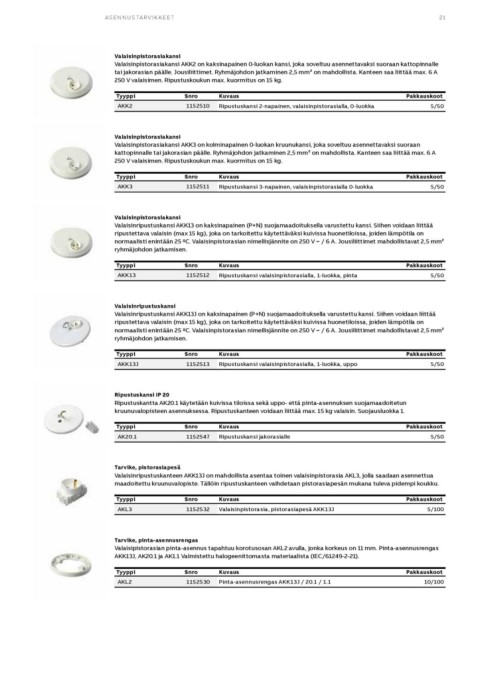

A S E N N U S TA R V I K K E E T 21

Valaisinpistorasiakansi
Valaisinpistorasiakansi AKK2 on kaksinapainen 0-luokan kansi, joka soveltuu asennettavaksi suoraan kattopinnalle
tai jakorasian päälle. Jousiliittimet. Ryhmäjohdon jatkaminen 2,5 mm² on mahdollista. Kanteen saa liittää max. 6 A
250 V valaisimen. Ripustuskoukun max. kuormitus on 15 kg.

Tyyppi Snro Kuvaus Pakkauskoot
AKK2 1152510 Ripustuskansi 2-napainen, valaisinpistorasialla, 0-luokka 5/50

Valaisinpistorasiakansi
Valaisinpistorasiakansi AKK3 on kolminapainen 0-luokan kruunukansi, joka soveltuu asennettavaksi suoraan
kattopinnalle tai jakorasian päälle. Ryhmäjohdon jatkaminen 2,5 mm² on mahdollista. Kanteen saa liittää max. 6 A
250 V valaisimen. Ripustuskoukun max. kuormitus on 15 kg.

Tyyppi Snro Kuvaus Pakkauskoot
AKK3 1152511 Ripustuskansi 3-napainen, valaisinpistorasialla 0-luokka 5/50

Valaisinpistorasiakansi
Valaisinripustuskansi AKK13 on kaksinapainen (P+N) suojamaadoituksella varustettu kansi. Siihen voidaan liittää
ripustettava valaisin (max 15 kg), joka on tarkoitettu käytettäväksi kuivissa huonetiloissa, joiden lämpötila on
normaalisti enintään 25 ºC. Valaisinpistorasian nimellisjännite on 250 V ~ / 6 A. Jousiliittimet mahdollistavat 2,5 mm²
ryhmäjohdon jatkamisen.

Tyyppi Snro Kuvaus Pakkauskoot
AKK13 1152512 Ripustuskansi valaisinpistorasialla, 1-luokka, pinta 5/50

Valaisinripustuskansi
Valaisinripustuskansi AKK13J on kaksinapainen (P+N) suojamaadoituksella varustettu kansi. Siihen voidaan liittää
ripustettava valaisin (max 15 kg), joka on tarkoitettu käytettäväksi kuivissa huonetiloissa, joiden lämpötila on
normaalisti enintään 25 ºC. Valaisinpistorasian nimellisjännite on 250 V ~ / 6 A. Jousiliittimet mahdollistavat 2,5 mm²
ryhmäjohdon jatkamisen.

Tyyppi Snro Kuvaus Pakkauskoot
AKK13J 1152513 Ripustuskansi valaisinpistorasialla, 1-luokka, uppo 5/50

Ripustuskansi IP 20
Ripustuskantta AK20.1 käytetään kuivissa tiloissa sekä uppo- että pinta-asennuksen suojamaadoitetun
kruunuvalopisteen asennuksessa. Ripustuskanteen voidaan liittää max. 15 kg valaisin. Suojausluokka 1.

Tyyppi Snro Kuvaus Pakkauskoot
AK20.1 1152547 Ripustuskansi jakorasialle 5/50

Tarvike, pistorasiapesä
Valaisinripustuskanteen AKK13J on mahdollista asentaa toinen valaisinpistorasia AKL3, jolla saadaan asennettua
maadoitettu kruunuvalopiste. Tällöin ripustuskanteen vaihdetaan pistorasiapesän mukana tuleva pidempi koukku.

Tyyppi Snro Kuvaus Pakkauskoot
AKL3 1152532 Valaisinpistorasia, pistorasiapesä AKK13J 5/100

Tarvike, pinta-asennusrengas
Valaisipistorasian pinta-asennus tapahtuu korotusosan AKL2 avulla, jonka korkeus on 11 mm. Pinta-asennusrengas
AKK13J, AK20.1 ja AK1.1 Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro Kuvaus Pakkauskoot
AKL2 1152530 Pinta-asennusrengas AKK13J / 20.1 / 1.1 10/100
