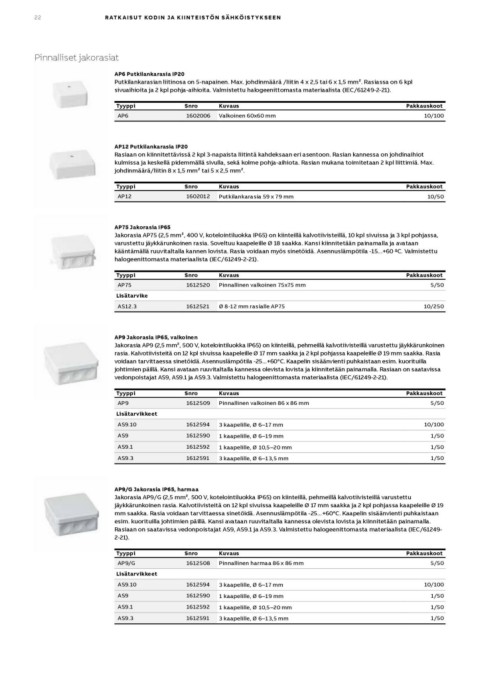

Page 22 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

22 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

Pinnalliset jakorasiat

AP6 Putkilankarasia IP20
Putkilankarasian liitinosa on 5-napainen. Max. johdinmäärä /liitin 4 x 2,5 tai 6 x 1,5 mm². Rasiassa on 6 kpl
sivuaihioita ja 2 kpl pohja-aihioita. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro Kuvaus Pakkauskoot
AP6 10/100
1602006 Valkoinen 60x60 mm

AP12 Putkilankarasia IP20
Rasiaan on kiinnitettävissä 2 kpl 3-napaista liitintä kahdeksaan eri asentoon. Rasian kannessa on johdinaihiot
kulmissa ja keskellä pidemmällä sivulla, sekä kolme pohja-aihiota. Rasian mukana toimitetaan 2 kpl liittimiä. Max.
johdinmäärä/liitin 8 x 1,5 mm² tai 5 x 2,5 mm².

Tyyppi Snro Kuvaus Pakkauskoot
AP12 1602012 Putkilankarasia 59 x 79 mm 10/50

AP75 Jakorasia IP65
Jakorasia AP75 (2,5 mm², 400 V, kotelointiluokka IP65) on kiinteillä kalvotiivisteillä, 10 kpl sivuissa ja 3 kpl pohjassa,
varustettu jäykkärunkoinen rasia. Soveltuu kaapeleille Ø 18 saakka. Kansi kiinnitetään painamalla ja avataan
kääntämällä ruuvitaltalla kannen lovista. Rasia voidaan myös sinetöidä. Asennuslämpötila -15...+60 ºC. Valmistettu
halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro Kuvaus Pakkauskoot
AP75 1612520 Pinnallinen valkoinen 75x75 mm 5/50
Lisätarvike
AS12.3 1612521 Ø 8-12 mm rasialle AP75 10/250

AP9 Jakorasia IP65, valkoinen
Jakorasia AP9 (2,5 mm², 500 V, kotelointiluokka IP65) on kiinteillä, pehmeillä kalvotiivisteillä varustettu jäykkärunkoinen
rasia. Kalvotiivisteitä on 12 kpl sivuissa kaapeleille Ø 17 mm saakka ja 2 kpl pohjassa kaapeleille Ø 19 mm saakka. Rasia
voidaan tarvittaessa sinetöidä. Asennuslämpötila -25...+60°C. Kaapelin sisäänvienti puhkaistaan esim. kuorituilla
johtimien päillä. Kansi avataan ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla. Rasiaan on saatavissa
vedonpoistajat AS9, AS9.1 ja AS9.3. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro Kuvaus Pakkauskoot
AP9 1612509 Pinnallinen valkoinen 86 x 86 mm 5/50
Lisätarvikkeet
AS9.10 1612594 3 kaapelille, Ø 6–17 mm 10/100
AS9 1612590 1 kaapelille, Ø 6–19 mm 1/50
AS9.1 1612592 1 kaapelille, Ø 10,5–20 mm 1/50
AS9.3 1612591 3 kaapelille, Ø 6–13,5 mm 1/50

AP9/G Jakorasia IP65, harmaa
Jakorasia AP9/G (2,5 mm², 500 V, kotelointiluokka IP65) on kiinteillä, pehmeillä kalvotiivisteillä varustettu
jäykkärunkoinen rasia. Kalvotiivisteitä on 12 kpl sivuissa kaapeleille Ø 17 mm saakka ja 2 kpl pohjassa kaapeleille Ø 19
mm saakka. Rasia voidaan tarvittaessa sinetöidä. Asennuslämpötila -25...+60°C. Kaapelin sisäänvienti puhkaistaan
esim. kuorituilla johtimien päillä. Kansi avataan ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla.
Rasiaan on saatavissa vedonpoistajat AS9, AS9.1 ja AS9.3. Valmistettu halogeenittomasta materiaalista (IEC/61249-
2-21).

Tyyppi Snro Kuvaus Pakkauskoot
AP9/G 1612508 Pinnallinen harmaa 86 x 86 mm 5/50
Lisätarvikkeet
AS9.10 1612594 3 kaapelille, Ø 6–17 mm 10/100
AS9 1612590 1 kaapelille, Ø 6–19 mm 1/50
AS9.1 1612592 1 kaapelille, Ø 10,5–20 mm 1/50
AS9.3 1612591 3 kaapelille, Ø 6–13,5 mm 1/50
