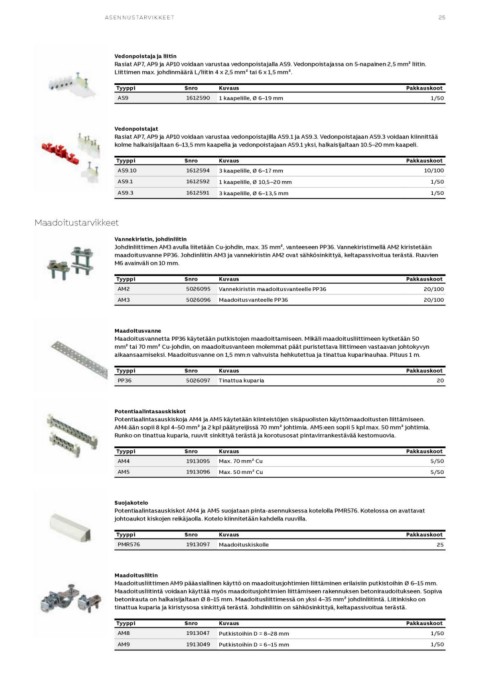

A S E N N U S TA R V I K K E E T 25
Vedonpoistaja ja liitin
Rasiat AP7, AP9 ja AP10 voidaan varustaa vedonpoistajalla AS9. Vedonpoistajassa on 5-napainen 2,5 mm² liitin.
Liittimen max. johdinmäärä L/liitin 4 x 2,5 mm² tai 6 x 1,5 mm².
Tyyppi Snro Kuvaus Pakkauskoot
AS9 1612590 1 kaapelille, Ø 6–19 mm 1/50
Vedonpoistajat
Rasiat AP7, AP9 ja AP10 voidaan varustaa vedonpoistajilla AS9.1 ja AS9.3. Vedonpoistajaan AS9.3 voidaan kiinnittää
kolme halkaisijaltaan 6–13,5 mm kaapelia ja vedonpoistajaan AS9.1 yksi, halkaisijaltaan 10.5–20 mm kaapeli.
Tyyppi Snro Kuvaus Pakkauskoot
AS9.10 1612594 3 kaapelille, Ø 6–17 mm 10/100
AS9.1 1612592 1 kaapelille, Ø 10,5–20 mm 1/50
AS9.3 1612591 3 kaapelille, Ø 6–13,5 mm 1/50
Maadoitustarvikkeet
Vannekiristin, johdinliitin
Johdinliittimen AM3 avulla liitetään Cu-johdin, max. 35 mm², vanteeseen PP36. Vannekiristimellä AM2 kiristetään
maadoitusvanne PP36. Johdinliitin AM3 ja vannekiristin AM2 ovat sähkösinkittyä, keltapassivoitua terästä. Ruuvien
M6 avainväli on 10 mm.
Tyyppi Snro Kuvaus Pakkauskoot
AM2 5026095 Vannekiristin maadoitusvanteelle PP36 20/100
AM3 5026096 Maadoitusvanteelle PP36 20/100
Maadoitusvanne
Maadoitusvannetta PP36 käytetään putkistojen maadoittamiseen. Mikäli maadoitusliittimeen kytketään 50
mm² tai 70 mm² Cu-johdin, on maadoitusvanteen molemmat päät puristettava liittimeen vastaavan johtokyvyn
aikaansaamiseksi. Maadoitusvanne on 1,5 mm:n vahvuista hehkutettua ja tinattua kuparinauhaa. Pituus 1 m.
Tyyppi Snro Kuvaus Pakkauskoot
PP36 20
5026097 Tinattua kuparia
Potentiaalintasauskiskot
Potentiaalintasauskiskoja AM4 ja AM5 käytetään kiinteistöjen sisäpuolisten käyttömaadoitusten liittämiseen.
AM4:ään sopii 8 kpl 4–50 mm² ja 2 kpl päätyreijissä 70 mm² johtimia. AM5:een sopii 5 kpl max. 50 mm² johtimia.
Runko on tinattua kuparia, ruuvit sinkittyä terästä ja korotusosat pintavirrankestävää kestomuovia.
Tyyppi Snro Kuvaus Pakkauskoot
AM4 1913095 Max. 70 mm² Cu 5/50
AM5 1913096 Max. 50 mm² Cu 5/50
Suojakotelo
Potentiaalintasauskiskot AM4 ja AM5 suojataan pinta-asennuksessa kotelolla PMR576. Kotelossa on avattavat
johtoaukot kiskojen reikäjaolla. Kotelo kiinnitetään kahdella ruuvilla.
Tyyppi Snro Kuvaus Pakkauskoot
PMR576 1913097 Maadoituskiskolle 25
Maadoitusliitin
Maadoitusliittimen AM9 pääasiallinen käyttö on maadoitusjohtimien liittäminen erilaisiin putkistoihin Ø 6–15 mm.
Maadoitusliitintä voidaan käyttää myös maadoitusjohtimien liittämiseen rakennuksen betoniraudoitukseen. Sopiva
betonirauta on halkaisijaltaan Ø 8–15 mm. Maadoitusliittimessä on yksi 4–35 mm² johdinliitintä. Liitinkisko on
tinattua kuparia ja kiristysosa sinkittyä terästä. Johdinliitin on sähkösinkittyä, keltapassivoitua terästä.
Tyyppi Snro Kuvaus Pakkauskoot
AM8 1913047 Putkistoihin D = 8–28 mm 1/50
Putkistoihin D = 6–15 mm 1/50
AM9 1913049
