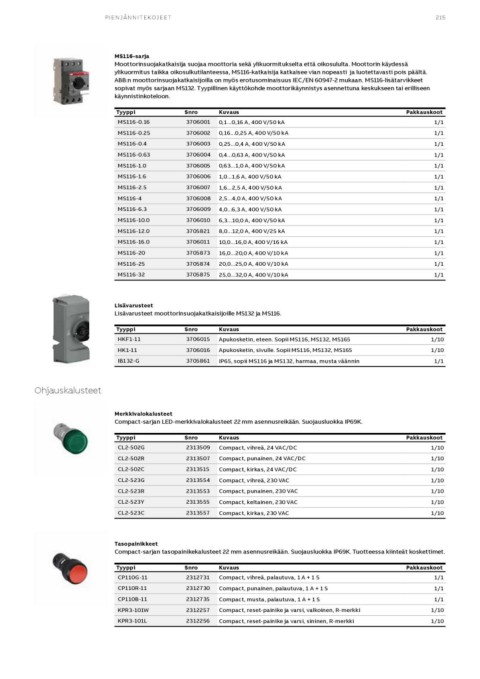

Page 215 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

PIENJÄNNITEKOJEET 215

MS116-sarja
Moottorinsuojakatkaisija suojaa moottoria sekä ylikuormitukselta että oikosululta. Moottorin käydessä
ylikuormitus taikka oikosulkutilanteessa, MS116-katkaisija katkaisee vian nopeasti ja luotettavasti pois päältä.
ABB:n moottorinsuojakatkaisijoilla on myös erotusominaisuus IEC/EN 60947-2 mukaan. MS116-lisätarvikkeet
sopivat myös sarjaan MS132. Tyypillinen käyttökohde moottorikäynnistys asennettuna keskukseen tai erilliseen
käynnistinkoteloon.

Tyyppi Snro Kuvaus Pakkauskoot
MS116-0.16 3706001 0,1...0,16 A, 400 V/50 kA 1/1
MS116-0.25 3706002 0,16...0,25 A, 400 V/50 kA 1/1
MS116-0.4 3706003 0,25...0,4 A, 400 V/50 kA 1/1
MS116-0.63 3706004 0,4...0,63 A, 400 V/50 kA 1/1
MS116-1.0 3706005 0,63...1,0 A, 400 V/50 kA 1/1
MS116-1.6 3706006 1,0...1,6 A, 400 V/50 kA 1/1
MS116-2.5 3706007 1,6...2,5 A, 400 V/50 kA 1/1
MS116-4 3706008 2,5...4,0 A, 400 V/50 kA 1/1
MS116-6.3 3706009 4,0...6,3 A, 400 V/50 kA 1/1
MS116-10.0 3706010 6,3...10,0 A, 400 V/50 kA 1/1
MS116-12.0 3705821 8,0...12,0 A, 400 V/25 kA 1/1
MS116-16.0 3706011 10,0...16,0 A, 400 V/16 kA 1/1
MS116-20 3705873 16,0...20,0 A, 400 V/10 kA 1/1
MS116-25 3705874 20,0...25,0 A, 400 V/10 kA 1/1
MS116-32 3705875 25,0...32,0 A, 400 V/10 kA 1/1

Lisävarusteet
Lisävarusteet moottorinsuojakatkaisijoille MS132 ja MS116.

Tyyppi Snro Kuvaus Pakkauskoot
HKF1-11 3706015 Apukosketin, eteen. Sopii MS116, MS132, MS165 1/10
HK1-11 3706016 Apukosketin, sivulle. Sopii MS116, MS132, MS165 1/10
IB132-G 3705861 IP65, sopii MS116 ja MS132, harmaa, musta väännin 1/1

Ohjauskalusteet Pakkauskoot
1/10
Merkkivalokalusteet 1/10
Compact-sarjan LED-merkkivalokalusteet 22 mm asennusreikään. Suojausluokka IP69K. 1/10
1/10
Tyyppi Snro Kuvaus 1/10
CL2-502G 2313509 Compact, vihreä, 24 VAC/DC 1/10
CL2-502R 2313507 Compact, punainen, 24 VAC/DC 1/10
CL2-502C 2313515 Compact, kirkas, 24 VAC/DC
CL2-523G 2313554 Compact, vihreä, 230 VAC
CL2-523R 2313553 Compact, punainen, 230 VAC
CL2-523Y 2313555 Compact, keltainen, 230 VAC
CL2-523C 2313557 Compact, kirkas, 230 VAC

Tasopainikkeet
Compact-sarjan tasopainikekalusteet 22 mm asennusreikään. Suojausluokka IP69K. Tuotteessa kiinteät koskettimet.

Tyyppi Snro Kuvaus Pakkauskoot
CP110G-11 2312731 Compact, vihreä, palautuva, 1 A + 1 S 1/1
CP110R-11 2312730 Compact, punainen, palautuva, 1 A + 1 S 1/1
CP110B-11 2312735 Compact, musta, palautuva, 1 A + 1 S 1/1
KPR3-101W 2312257 Compact, reset-painike ja varsi, valkoinen, R-merkki
KPR3-101L 2312256 Compact, reset-painike ja varsi, sininen, R-merkki 1/10
1/10
