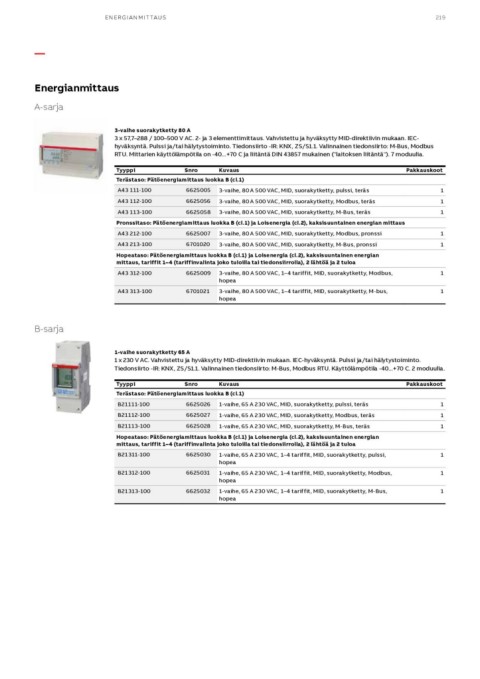

Page 219 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

E N E R G I A N M I T TA U S 219

—

Energianmittaus

A-sarja

3-vaihe suorakytketty 80 A
3 x 57,7–288 / 100–500 V AC. 2- ja 3 elementtimittaus. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-
hyväksyntä. Pulssi ja/tai hälytystoiminto. Tiedonsiirto -IR: KNX, ZS/S1.1. Valinnainen tiedonsiirto: M-Bus, Modbus
RTU. Mittarien käyttölämpötila on -40...+70 C ja liitäntä DIN 43857 mukainen ("laitoksen liitäntä"). 7 moduulia.

Tyyppi Snro Kuvaus Pakkauskoot

Terästaso: Pätöenergiamittaus luokka B (cl.1)

A43 111-100 6625005 3-vaihe, 80 A 500 VAC, MID, suorakytketty, pulssi, teräs 1

A43 112-100 6625056 3-vaihe, 80 A 500 VAC, MID, suorakytketty, Modbus, teräs 1

A43 113-100 6625058 3-vaihe, 80 A 500 VAC, MID, suorakytketty, M-Bus, teräs 1

Pronssitaso: Pätöenergiamittaus luokka B (cl.1) ja Loisenergia (cl.2), kaksisuuntainen energian mittaus

A43 212-100 6625007 3-vaihe, 80 A 500 VAC, MID, suorakytketty, Modbus, pronssi 1

A43 213-100 6701020 3-vaihe, 80 A 500 VAC, MID, suorakytketty, M-Bus, pronssi 1

Hopeataso: Pätöenergiamittaus luokka B (cl.1) ja Loisenergia (cl.2), kaksisuuntainen energian
mittaus, tariffit 1–4 (tariffinvalinta joko tuloilla tai tiedonsiirrolla), 2 lähtöä ja 2 tuloa

A43 312-100 6625009 3-vaihe, 80 A 500 VAC, 1–4 tariffit, MID, suorakytketty, Modbus, 1
hopea

A43 313-100 6701021 3-vaihe, 80 A 500 VAC, 1–4 tariffit, MID, suorakytketty, M-bus, 1
hopea

B-sarja

1-vaihe suorakytketty 65 A
1 x 230 V AC. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-hyväksyntä. Pulssi ja/tai hälytystoiminto.
Tiedonsiirto -IR: KNX, ZS/S1.1. Valinnainen tiedonsiirto: M-Bus, Modbus RTU. Käyttölämpötila -40...+70 C. 2 moduulia.

Tyyppi Snro Kuvaus Pakkauskoot

Terästaso: Pätöenergiamittaus luokka B (cl.1) 1
1
B21111-100 6625026 1-vaihe, 65 A 230 VAC, MID, suorakytketty, pulssi, teräs 1

B21112-100 6625027 1-vaihe, 65 A 230 VAC, MID, suorakytketty, Modbus, teräs 1
1
B21113-100 6625028 1-vaihe, 65 A 230 VAC, MID, suorakytketty, M-Bus, teräs 1

Hopeataso: Pätöenergiamittaus luokka B (cl.1) ja Loisenergia (cl.2), kaksisuuntainen energian
mittaus, tariffit 1–4 (tariffinvalinta joko tuloilla tai tiedonsiirrolla), 2 lähtöä ja 2 tuloa

B21311-100 6625030 1-vaihe, 65 A 230 VAC, 1–4 tariffit, MID, suorakytketty, pulssi,
hopea

B21312-100 6625031 1-vaihe, 65 A 230 VAC, 1–4 tariffit, MID, suorakytketty, Modbus,
hopea

B21313-100 6625032 1-vaihe, 65 A 230 VAC, 1–4 tariffit, MID, suorakytketty, M-Bus,
hopea
