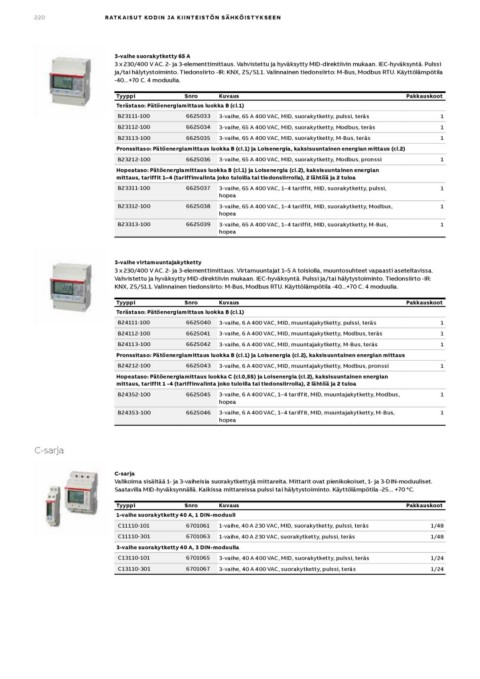

Page 220 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

220 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

C-sarja 3-vaihe suorakytketty 65 A
3 x 230/400 V AC. 2- ja 3-elementtimittaus. Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-hyväksyntä. Pulssi
ja/tai hälytystoiminto. Tiedonsiirto -IR: KNX, ZS/S1.1. Valinnainen tiedonsiirto: M-Bus, Modbus RTU. Käyttölämpötila
-40...+70 C. 4 moduulia.

Tyyppi Snro Kuvaus Pakkauskoot

Terästaso: Pätöenergiamittaus luokka B (cl.1)

B23111-100 6625033 3-vaihe, 65 A 400 VAC, MID, suorakytketty, pulssi, teräs 1

B23112-100 6625034 3-vaihe, 65 A 400 VAC, MID, suorakytketty, Modbus, teräs 1

B23113-100 6625035 3-vaihe, 65 A 400 VAC, MID, suorakytketty, M-Bus, teräs 1

Pronssitaso: Pätöenergiamittaus luokka B (cl.1) ja Loisenergia, kaksisuuntainen energian mittaus (cl.2)

B23212-100 6625036 3-vaihe, 65 A 400 VAC, MID, suorakytketty, Modbus, pronssi 1

Hopeataso: Pätöenergiamittaus luokka B (cl.1) ja Loisenergia (cl.2), kaksisuuntainen energian
mittaus, tariffit 1–4 (tariffinvalinta joko tuloilla tai tiedonsiirrolla), 2 lähtöä ja 2 tuloa

B23311-100 6625037 3-vaihe, 65 A 400 VAC, 1–4 tariffit, MID, suorakytketty, pulssi, 1
hopea

B23312-100 6625038 3-vaihe, 65 A 400 VAC, 1–4 tariffit, MID, suorakytketty, Modbus, 1
hopea

B23313-100 6625039 3-vaihe, 65 A 400 VAC, 1–4 tariffit, MID, suorakytketty, M-Bus, 1
hopea

3-vaihe virtamuuntajakytketty
3 x 230/400 V AC. 2- ja 3-elementtimittaus. Virtamuuntajat 1–5 A toisiolla, muuntosuhteet vapaasti aseteltavissa.
Vahvistettu ja hyväksytty MID-direktiivin mukaan. IEC-hyväksyntä. Pulssi ja/tai hälytystoiminto. Tiedonsiirto -IR:
KNX, ZS/S1.1. Valinnainen tiedonsiirto: M-Bus, Modbus RTU. Käyttölämpötila -40...+70 C. 4 moduulia.

Tyyppi Snro Kuvaus Pakkauskoot

Terästaso: Pätöenergiamittaus luokka B (cl.1)

B24111-100 6625040 3-vaihe, 6 A 400 VAC, MID, muuntajakytketty, pulssi, teräs 1

B24112-100 6625041 3-vaihe, 6 A 400 VAC, MID, muuntajakytketty, Modbus, teräs 1

B24113-100 6625042 3-vaihe, 6 A 400 VAC, MID, muuntajakytketty, M-Bus, teräs 1

Pronssitaso: Pätöenergiamittaus luokka B (cl.1) ja Loisenergia (cl.2), kaksisuuntainen energian mittaus

B24212-100 6625043 3-vaihe, 6 A 400 VAC, MID, muuntajakytketty, Modbus, pronssi 1

Hopeataso: Pätöenergiamittaus luokka C (cl.0,5S) ja Loisenergia (cl.2), kaksisuuntainen energian
mittaus, tariffit 1 -4 (tariffinvalinta joko tuloilla tai tiedonsiirrolla), 2 lähtöä ja 2 tuloa

B24352-100 6625045 3-vaihe, 6 A 400 VAC, 1–4 tariffit, MID, muuntajakytketty, Modbus, 1
hopea

B24353-100 6625046 3-vaihe, 6 A 400 VAC, 1–4 tariffit, MID, muuntajakytketty, M-Bus, 1
hopea

C-sarja
Valikoima sisältää 1- ja 3-vaiheisia suorakytkettyjä mittareita. Mittarit ovat pienikokoiset, 1- ja 3-DIN-moduuliset.
Saatavilla MID-hyväksynnällä. Kaikissa mittareissa pulssi tai hälytystoiminto. Käyttölämpötila -25... +70 °C.

Tyyppi Snro Kuvaus Pakkauskoot

1-vaihe suorakytketty 40 A, 1 DIN-moduuli 1/48
1/48
C11110-101 6701061 1-vaihe, 40 A 230 VAC, MID, suorakytketty, pulssi, teräs
1/24
C11110-301 6701063 1-vaihe, 40 A 230 VAC, suorakytketty, pulssi, teräs 1/24

3-vaihe suorakytketty 40 A, 3 DIN-moduulia

C13110-101 6701065 3-vaihe, 40 A 400 VAC, MID, suorakytketty, pulssi, teräs

C13110-301 6701067 3-vaihe, 40 A 400 VAC, suorakytketty, pulssi, teräs
