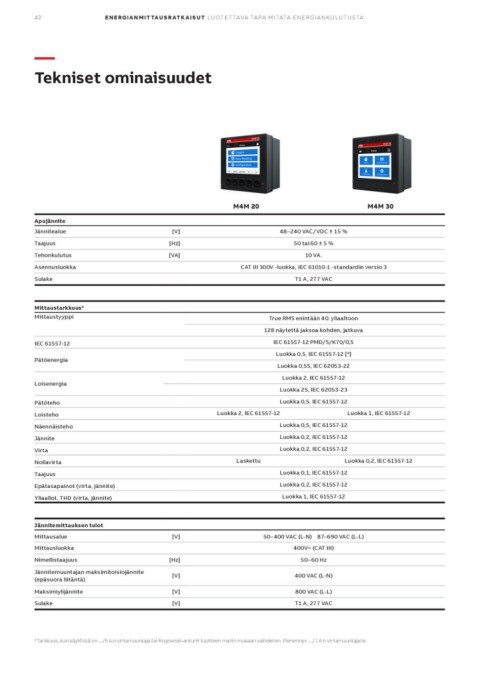

42 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA

—

Tekniset ominaisuudet

M4M 20 M4M 30

Apujännite [V] 48–240 VAC/VDC ± 15 %
Jännitealue [Hz] 50 tai 60 ± 5 %
Taajuus [VA] 10 VA.
Tehonkulutus
Asennusluokka [V] CAT III 300V -luokka, IEC 61010-1 -standardin versio 3
Sulake [Hz] T1 A, 277 VAC

Mittaustarkkuus* [V] True RMS enintään 40. yliaaltoon
Mittaustyyppi [V]
[V] 128 näytettä jaksoa kohden, jatkuva
IEC 61557-12
IEC 61557-12 PMD/S/K70/0,5
Pätöenergia
Luokka 0,5, IEC 61557-12 [*]
Loisenergia
Luokka 0,5S, IEC 62053-22
Pätöteho
Loisteho Luokka 2, IEC 61557-12
Näennäisteho
Jännite Luokka 2S, IEC 62053-23
Virta
Nollavirta Luokka 0,5, IEC 61557-12
Taajuus
Epätasapainot (virta, jännite) Luokka 2, IEC 61557-12 Luokka 1, IEC 61557-12
Yliaallot, THD (virta, jännite)
Luokka 0,5, IEC 61557-12
Jännitemittauksen tulot
Mittausalue Luokka 0,2, IEC 61557-12
Mittausluokka
Nimellistaajuus Luokka 0,2, IEC 61557-12
Jännitemuuntajan maksimitoisiojännite
(epäsuora liitäntä) Laskettu Luokka 0,2, IEC 61557-12
Maksimiylijännite
Sulake Luokka 0,1, IEC 61557-12

Luokka 0,2, IEC 61557-12

Luokka 1, IEC 61557-12

50–400 VAC (L-N) 87–690 VAC (L-L)
400V~ (CAT III)
50–60 Hz

400 VAC (L-N)

800 VAC (L-L)
T1 A, 277 VAC

*Tarkkuus, kun käytössä on .../5 A:n virtamuuntaja tai Rogowski-anturit tuotteen mallin mukaan vaihdellen. Pienennys .../ 1 A:n virtamuuntajalle.
