44 ENERGIANMITTAUSR ATK AISUT LUOTETTAVA TAPA MITATA ENERGIANKULUTUSTA
—

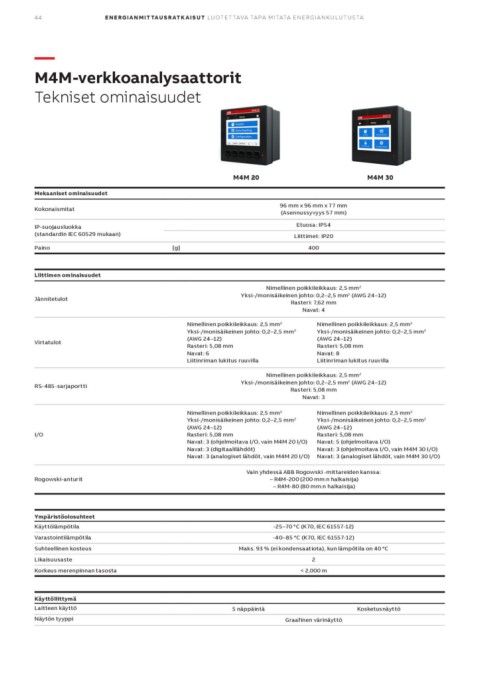

M4M-verkkoanalysaattorit
Tekniset ominaisuudet
M4M 20 M4M 30
Mekaaniset ominaisuudet 96 mm x 96 mm x 77 mm
Kokonaismitat (Asennussyvyys 57 mm)
IP-suojausluokka
(standardin IEC 60529 mukaan) Etuosa: IP54
Paino
Liittimet: IP20
Liittimen ominaisuudet
Jännitetulot [g] 400
Virtatulot Nimellinen poikkileikkaus: 2,5 mm2
Yksi-/monisäikeinen johto: 0,2–2,5 mm2 (AWG 24–12)
RS-485-sarjaportti
Rasteri: 7,62 mm
I/O Navat: 4
Rogowski-anturit Nimellinen poikkileikkaus: 2,5 mm2 Nimellinen poikkileikkaus: 2,5 mm2
Yksi-/monisäikeinen johto: 0,2–2,5 mm2 Yksi-/monisäikeinen johto: 0,2–2,5 mm2
Ympäristöolosuhteet (AWG 24–12) (AWG 24–12)
Käyttölämpötila Rasteri: 5,08 mm Rasteri: 5,08 mm
Varastointilämpötila Navat: 6 Navat: 8
Suhteellinen kosteus Liitinriman lukitus ruuvilla Liitinriman lukitus ruuvilla
Likaisuusaste
Korkeus merenpinnan tasosta Nimellinen poikkileikkaus: 2,5 mm2
Yksi-/monisäikeinen johto: 0,2–2,5 mm2 (AWG 24–12)
Käyttöliittymä
Laitteen käyttö Rasteri: 5,08 mm
Näytön tyyppi Navat: 3
Nimellinen poikkileikkaus: 2,5 mm2 Nimellinen poikkileikkaus: 2,5 mm2
Yksi-/monisäikeinen johto: 0,2–2,5 mm2 Yksi-/monisäikeinen johto: 0,2–2,5 mm2
(AWG 24–12) (AWG 24–12)
Rasteri: 5,08 mm Rasteri: 5,08 mm
Navat: 3 (ohjelmoitava I/O, vain M4M 20 I/O) Navat: 5 (ohjelmoitava I/O)
Navat: 3 (digitaalilähdöt) Navat: 3 (ohjelmoitava I/O, vain M4M 30 I/O)
Navat: 3 (analogiset lähdöt, vain M4M 20 I/O) Navat: 3 (analogiset lähdöt, vain M4M 30 I/O)
Vain yhdessä ABB Rogowski -mittareiden kanssa:
– R4M-200 (200 mm:n halkaisija)
– R4M-80 (80 mm:n halkaisija)
-25–70 °C (K70, IEC 61557-12)
-40–85 °C (K70, IEC 61557-12)
Maks. 93 % (ei kondensaatiota), kun lämpötila on 40 °C
2
< 2,000 m
5 näppäintä Kosketusnäyttö
Graafinen värinäyttö
