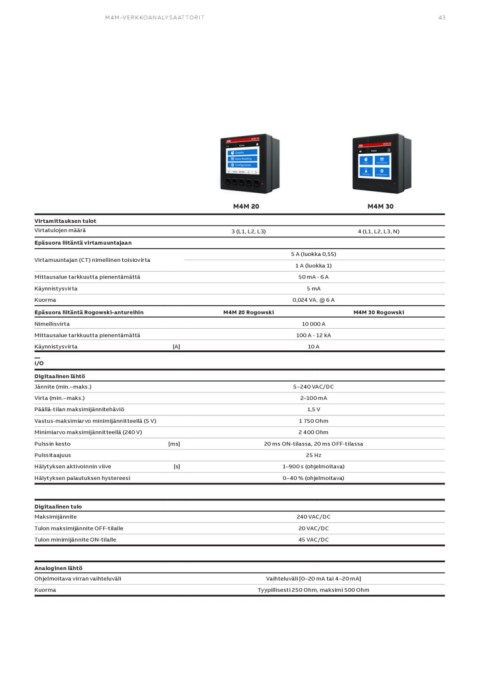

M4M-VERKKOANALYSA ATTORIT 43

M4M 20 M4M 30

Virtamittauksen tulot 3 (L1, L2, L3) 4 (L1, L2, L3, N)
Virtatulojen määrä

Epäsuora liitäntä virtamuuntajaan

Virtamuuntajan (CT) nimellinen toisiovirta 5 A (luokka 0,5S)
1 A (luokka 1)
Mittausalue tarkkuutta pienentämättä M4M 20 Rogowski 50 mA - 6 A M4M 30 Rogowski
Käynnistysvirta 5 mA
Kuorma [A] 0,024 VA, @ 6 A

Epäsuora liitäntä Rogowski-antureihin [ms] 10 000 A
Nimellisvirta [s] 100 A - 12 kA
Mittausalue tarkkuutta pienentämättä
Käynnistysvirta 10 A
—
I/O 5–240 VAC/DC
2–100 mA
Digitaalinen lähtö 1,5 V
Jännite (min.–maks.) 1 750 Ohm
Virta (min.–maks.) 2 400 Ohm
Päällä-tilan maksimijännitehäviö
Vastus-maksimiarvo minimijännitteellä (5 V) 20 ms ON-tilassa, 20 ms OFF-tilassa
Minimiarvo maksimijännitteellä (240 V) 25 Hz
Pulssin kesto
Pulssitaajuus 1–900 s (ohjelmoitava)
Hälytyksen aktivoinnin viive 0–40 % (ohjelmoitava)
Hälytyksen palautuksen hystereesi

Digitaalinen tulo 240 VAC/DC
Maksimijännite 20 VAC/DC
Tulon maksimijännite OFF-tilalle 45 VAC/DC
Tulon minimijännite ON-tilalle
Vaihteluväli [0–20 mA tai 4–20 mA]
Analoginen lähtö Tyypillisesti 250 Ohm, maksimi 500 Ohm
Ohjelmoitava virran vaihteluväli
Kuorma
