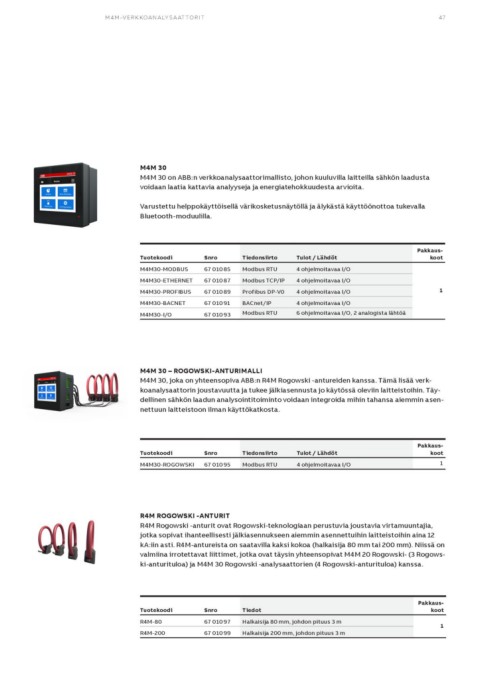

Page 47 - ABB_Energianmittausratkaisut

M4M-VERKKOANALYSA ATTORIT 47

M4M 30
M4M 30 on ABB:n verkkoanalysaattorimallisto, johon kuuluvilla laitteilla sähkön laadusta
voidaan laatia kattavia analyyseja ja energiatehokkuudesta arvioita.

Varustettu helppokäyttöisellä värikosketusnäytöllä ja älykästä käyttöönottoa tukevalla
Bluetooth-moduulilla.

Tuotekoodi Snro Tiedonsiirto Tulot / Lähdöt Pakkaus-
M4M30-MODBUS 67 010 85 Modbus RTU 4 ohjelmoitavaa I/O koot
M4M30-ETHERNET 67 010 87 Modbus TCP/IP 4 ohjelmoitavaa I/O
M4M30-PROFIBUS 67 010 89 Profibus DP-V0 4 ohjelmoitavaa I/O 1
M4M30-BACNET 67 010 91 BACnet/IP 4 ohjelmoitavaa I/O
M4M30-I/O 67 010 93 Modbus RTU 6 ohjelmoitavaa I/O, 2 analogista lähtöä

M4M 30 – ROGOWSKI-ANTURIMALLI
M4M 30, joka on yhteensopiva ABB:n R4M Rogowski -antureiden kanssa. Tämä lisää verk-
koanalysaattorin joustavuutta ja tukee jälkiasennusta jo käytössä oleviin laitteistoihin. Täy-
dellinen sähkön laadun analysointitoiminto voidaan integroida mihin tahansa aiemmin asen-
nettuun laitteistoon ilman käyttökatkosta.

Tuotekoodi Snro Tiedonsiirto Tulot / Lähdöt Pakkaus-
M4M30-ROGOWSKI 67 010 95 Modbus RTU 4 ohjelmoitavaa I/O koot

1

R4M ROGOWSKI -ANTURIT
R4M Rogowski -anturit ovat Rogowski-teknologiaan perustuvia joustavia virtamuuntajia,
jotka sopivat ihanteellisesti jälkiasennukseen aiemmin asennettuihin laitteistoihin aina 12
kA:iin asti. R4M-antureista on saatavilla kaksi kokoa (halkaisija 80 mm tai 200 mm). Niissä on
valmiina irrotettavat liittimet, jotka ovat täysin yhteensopivat M4M 20 Rogowski- (3 Rogows-
ki-anturituloa) ja M4M 30 Rogowski -analysaattorien (4 Rogowski-anturituloa) kanssa.

Tuotekoodi Snro Tiedot Pakkaus-
R4M-80 67 010 97 Halkaisija 80 mm, johdon pituus 3 m koot
R4M-200 67 010 99 Halkaisija 200 mm, johdon pituus 3 m
1
