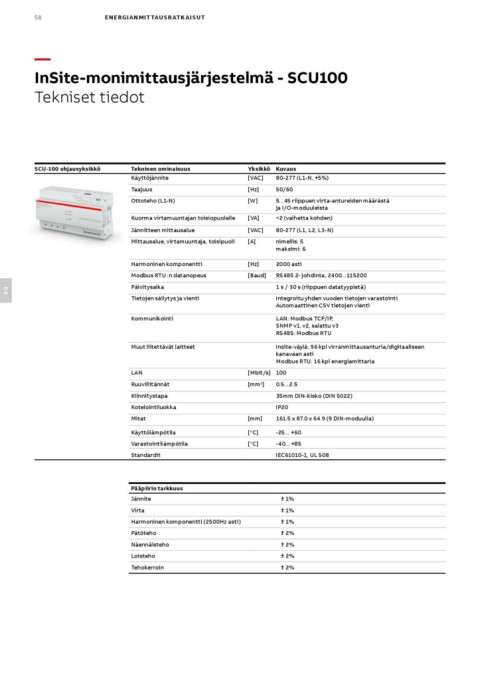

58 ENERGIANMITTAUSR ATK AISUT

—
InSite-monimittausjärjestelmä - SCU100
Tekniset tiedot

SCU-100 ohjausyksikkö Tekninen ominaisuus Yksikkö Kuvaus
Käyttöjännite [VAC] 80-277 (L1-N, +5%)
Taajuus
Ottoteho (L1-N) [Hz] 50/60
[W]
Kuorma virtamuuntajan toisiopuolelle 5...45 riippuen virta-antureiden määrästä
Jännitteen mittausalue [VA] ja I/O-moduuleista
Mittausalue, virtamuuntaja, toisipuoli <2 (vaihetta kohden)

Harmoninen komponentti [VAC] 80-277 (L1, L2, L3-N)
Modbus RTU :n datanopeus [A]
Päivitysaika nimellis: 5
Tietojen säilytys ja vienti maksimi: 6

Kommunikointi [Hz] 2000 asti
[Baud]
Muut liitettävät laitteet RS485 2- johdinta, 2400...115200
08
LAN 1 s / 30 s (riippuen datatyypistä)
Ruuviliitännät
Kiinnitystapa Integroitu yhden vuoden tietojen varastointi
Kotelointiluokka Automaattinen CSV tietojen vienti
Mitat
Käyttölämpötila LAN: Modbus TCP/IP,
Varastointilämpötila SNMP v1, v2, salattu v3
Standardit RS485: Modbus RTU

Insite-väylä: 96 kpl virranmittausanturia/digitaaliseen
kanavaan asti
Modbus RTU: 16 kpl energiamittaria

[Mbit/s] 100

[mm2] 0.5...2.5

35mm DIN-kisko (DIN 5022)

IP20

[mm] 161.5 x 87.0 x 64.9 (9 DIN-moduulia)

[°C] -25... +60
[°C] -40... +85

IEC61010-1, UL 508

Pääpiirin tarkkuus ± 1%
Jännite ± 1%
Virta ± 1%
Harmoninen komponentti (2500Hz asti) ± 2%
Pätöteho ± 2%
Näennäisteho ± 2%
Loisteho ± 2%
Tehokerroin
