60 ENERGIANMITTAUSR ATK AISUT

—

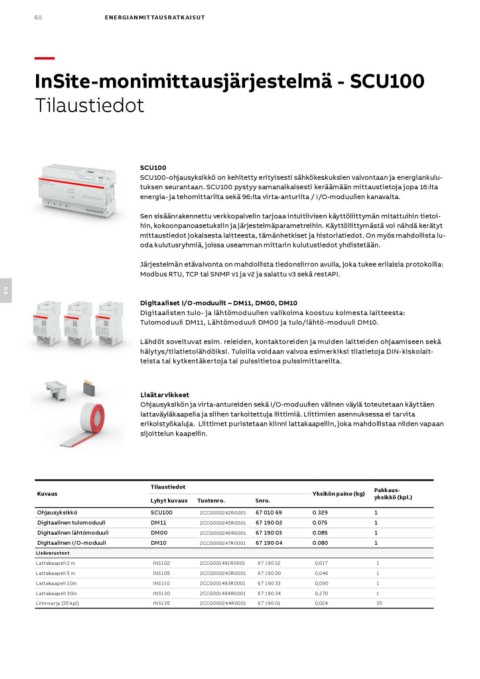

InSite-monimittausjärjestelmä - SCU100
Tilaustiedot

08 SCU100
SCU100-ohjausyksikkö on kehitetty erityisesti sähkökeskuksien valvontaan ja energiankulu-
tuksen seurantaan. SCU100 pystyy samanaikaisesti keräämään mittaustietoja jopa 16:lta
energia- ja tehomittarilta sekä 96:lta virta-anturilta / I/O-moduulien kanavalta.

Sen sisäänrakennettu verkkopalvelin tarjoaa intuitiivisen käyttöliittymän mitattuihin tietoi-
hin, kokoonpanoasetuksiin ja järjestelmäparametreihin. Käyttöliittymästä voi nähdä kerätyt
mittaustiedot jokaisesta laitteesta, tämänhetkiset ja historiatiedot. On myös mahdollista lu-
oda kulutusryhmiä, joissa useamman mittarin kulutustiedot yhdistetään.

Järjestelmän etävalvonta on mahdollista tiedonsiirron avulla, joka tukee erilaisia protokollia:
Modbus RTU, TCP tai SNMP v1 ja v2 ja salattu v3 sekä restAPI.

Digitaaliset I/O-moduulit – DM11, DM00, DM10
Digitaalisten tulo- ja lähtömoduulien valikoima koostuu kolmesta laitteesta:
Tulomoduuli DM11, Lähtömoduuli DM00 ja tulo/lähtö-moduuli DM10.

Lähdöt soveltuvat esim. releiden, kontaktoreiden ja muiden laitteiden ohjaamiseen sekä
hälytys/tilatietolähdöiksi. Tuloilla voidaan valvoa esimerkiksi tilatietoja DIN-kiskolait-
teista tai kytkentäkertoja tai pulssitietoa pulssimittareilta.

Lisätarvikkeet
Ohjausyksikön ja virta-antureiden sekä I/O-moduulien välinen väylä toteutetaan käyttäen
lattaväyläkaapelia ja siihen tarkoitettuja liittimiä. Liittimien asennuksessa ei tarvita
erikoistyökaluja. Liittimet puristetaan kiinni lattakaapeliin, joka mahdollistaa niiden vapaan
sijoittelun kaapeliin.

Kuvaus Tilaustiedot Tuotenro. Snro. Yksikön paino (kg) Pakkaus-
yksikkö (kpl.)
Ohjausyksikkö Lyhyt kuvaus 2CCG000242R0001 67 010 69
Digitaalinen tulomoduuli 2CCG000245R0001 67 190 02 0.329 1
Digitaalinen lähtömoduuli SCU100 2CCG000246R0001 67 190 03 0.075 1
Digitaalinen I/O-moduuli DM11 2CCG000247R0001 67 190 04 0.085 1
Lisävarusteet DM00 0.080 1
Lattakaapeli 2 m DM10
Lattakaapeli 5 m
Lattakaapeli 10m INS102 2CCG001491R0001 67 190 32 0,017 1
Lattakaapeli 30m INS105 2CCG000243R0001 67 190 00 0,046 1
Liitinsarja (35 kpl) INS110 2CCG001493R0001 67 190 33 0,090 1
INS130 2CCG001494R0001 67 190 34 0,270 1
INS135 2CCG000244R0001 67 190 01 0,024 35
