INSITE-MONIMITTAUSJÄR JESTELMÄ 59

—

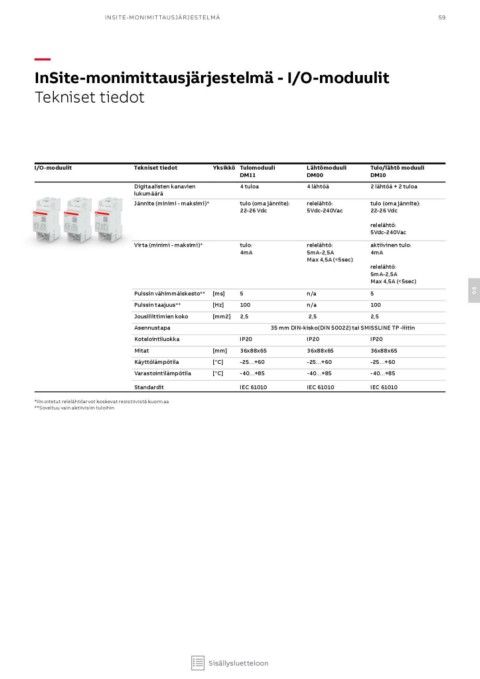

InSite-monimittausjärjestelmä - I/O-moduulit
Tekniset tiedot

I/O-moduulit Tekniset tiedot Yksikkö Tulomoduuli Lähtömoduuli Tulo/lähtö moduuli
DM11 DM00 DM10
4 lähtöä 2 lähtöä + 2 tuloa
Digitaalisten kanavien 4 tuloa
lukumäärä relelähtö: tulo (oma jännite):
tulo (oma jännite): 5Vdc-240Vac 22-26 Vdc
Jännite (minimi - maksimi)* 22-26 Vdc

relelähtö:
5Vdc-240Vac

Virta (minimi - maksimi)* tulo: relelähtö: aktiivinen tulo:
4mA 5mA-2,5A 4mA
Max 4,5A (<5sec)
relelähtö:
5mA-2,5A
Max 4,5A (<5sec)

Pulssin vähimmäiskesto** [ms] 5 n/a 5 08
Pulssin taajuus** [Hz]
Jousiliittimien koko [mm2] 100 n/a 100
Asennustapa
Kotelointiluokka [mm] 2,5 2,5 2,5
Mitat [°C]
Käyttölämpötila [°C] 35 mm DIN-kisko(DIN 50022) tai SMISSLINE TP -liitin
Varastointilämpötila
IP20 IP20 IP20

36x88x65 36x88x65 36x88x65

-25…+60 -25…+60 -25…+60

-40…+85 -40…+85 -40…+85

Standardit IEC 61010 IEC 61010 IEC 61010

*Ilmoitetut relelähtöarvot koskevat resistiivistä kuormaa
**Soveltuu vain aktiivisiin tuloihin
