Page 63 - ABB_Energianmittaustuotteet

INSITE-MONIMITTAUSJÄR JESTELMÄ 63

—

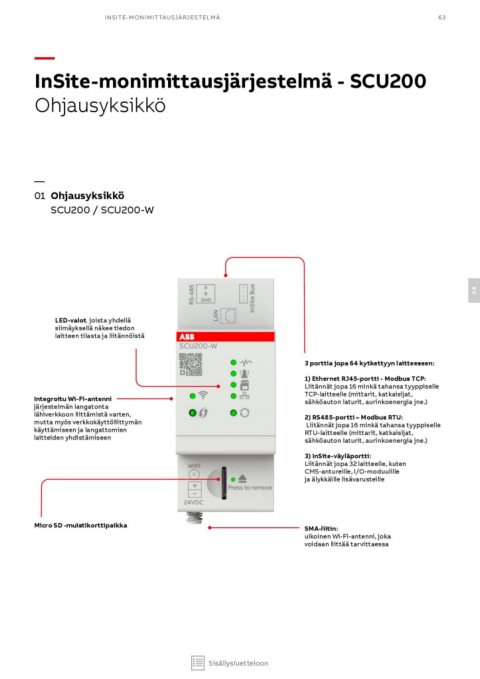

InSite-monimittausjärjestelmä - SCU200
Ohjausyksikkö

—
01 Ohjausyksikkö

SCU200 / SCU200-W

08

LED-valot, joista yhdellä 3 porttia jopa 64 kytkettyyn laitteeseen:
silmäyksellä näkee tiedon 1) Ethernet RJ45-portti - Modbus TCP:
laitteen tilasta ja liitännöistä Liitännät jopa 16 minkä tahansa tyyppiselle
Integroitu Wi-Fi-antenni TCP-laitteelle (mittarit, katkaisijat,
järjestelmän langatonta sähköauton laturit, aurinkoenergia jne.)
lähiverkkoon liittämistä varten, 2) RS485-portti – Modbus RTU:
mutta myös verkkokäyttöliittymän Liitännät jopa 16 minkä tahansa tyyppiselle
käyttämiseen ja langattomien RTU-laitteelle (mittarit, katkaisijat,
laitteiden yhdistämiseen sähköauton laturit, aurinkoenergia jne.)
Micro SD -muistikorttipaikka 3) InSite-väyläportti:
Liitännät jopa 32 laitteelle, kuten
CMS-antureille, I/O-moduulille
ja älykkäille lisävarusteille

SMA-liitin:
ulkoinen Wi-Fi-antenni, joka
voidaan liittää tarvittaessa
