12 MERKINANTOTUOTTEET ESIMERKKIJÄRJESTELMIÄ

Tarkoitus ja toiminta
Tämän järjestelmän tarkoituksena on palvella liikuntarajoitteisia ja muita avun tarpeessa olevia wc-tiloissa.
Painettaessa hälytyspainiketta tai vetonarua vedettäessä tilan ulkopuolella olevan hälyttimen merkkivalo
vilkkuu ja summeri soi. Merkkivalotaulusta voi havaita mikä WC on kyseessä, ja siinä on summeri josta
äänen voi kuitata pois painikkeella. Painikkeissa on rauhoitusmerkkivalo, joka on merkkinä käyttäjälle, että
avunpyyntö on toiminut. Hälytys on voimassa kunnes se kuitataan WC:n ovenpielessä olevasta
kuittauspainikkeesta.

Painike - Vähintään yksi kutsupainike lattian rajaan
FAP2001 Sn:7060721
- Naru jätetään niin pitkäksi, että se "lepää"
Vetopainike lattialla
FAP3002 Sn:7060726

Hälytin, 1-silmukkainen
FEH2001 / SN: 7060717

Merkkivalotaulu
FIM1300 / SN 7060753

Painike/Summeri
FIP1011 / SN: 7005580

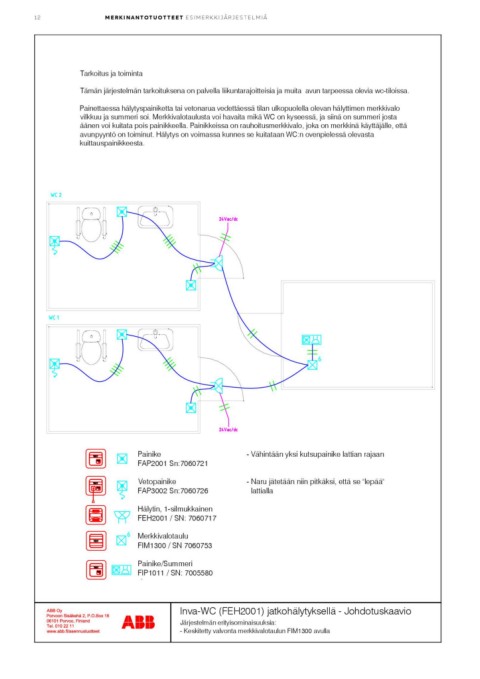

Inva-WC (FEH2001) jatkohälytyksellä - Johdotuskaavio

Järjestelmän erityisominaisuuksia:
- Keskitetty valvonta merkkivalotaulun FIM1300 avulla
