14 MERKINANTOTUOTTEET ESIMERKKIJÄR JESTELMIÄ

Tämä perusjärjestelmä toimii seuraavasti: sisäänpyrkijän painaessa ovikojeen painiketta soi
pöytäkojeen summeri. Sisälläoleva henkilö voi painaa vihreätä painiketta jolloin syttyy ovikojeen
vihreä merkkivalo merkiksi sisäänpyrkijälle "käy sisään ole hyvä". Sisälläoleva henkilö voi vastata
myös sytyttämällä keltaisen "odota" tai punaisen "varattu" merkkivalon.

KAAPELOINTI: A = ESIM. MMJ 2 x 1.5N B = MHS 3 x 2 x 0.5

JUSSI IMPRESSIVO
Pöytäkoje Pöytäkoje
FIP2000 Sn:7060610 FIP2000-84 Sn:7060706

Ovikoje Ovikoje
FIO2000 Sn:7060612 FIO2000-84 Sn:7060702

Pöytäkojeen pistorasia Pöytäkojeen pistorasia
FOT2000 Sn:7060613 FOT2000 Sn:7060613
1819DC-84 Sn:7204087
Muuntaja Muuntaja
FLM1000 Sn:7060765 FLM1000 Sn:7060765
U-84 Sn:7005549

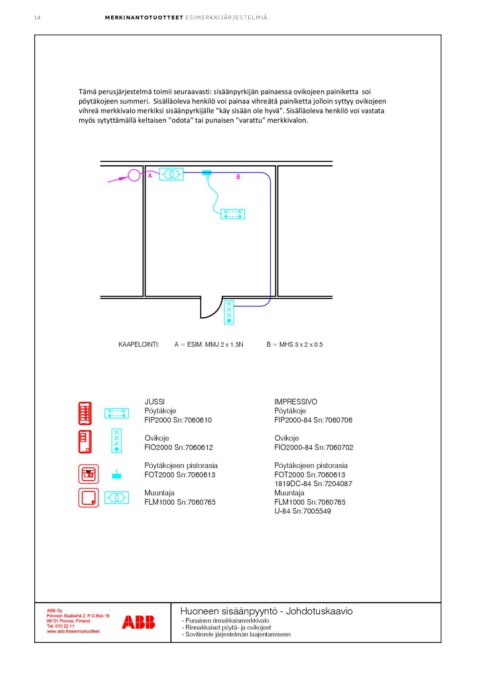

Huoneen sisäänpyyntö - Johdotuskaavio

- Punainen rinnakkaismerkkivalo
- Rinnakkaiset pöytä- ja ovikojeet
- Sovitinrele järjestelmän laajentamiseen
